THS4552

THS4552

正在供货

双通道、低噪声、精密、150MHz 全差分放大器

产品详情
  • 说明
  • 特性
  • 参数
  • 封装 | 引脚 | 尺寸

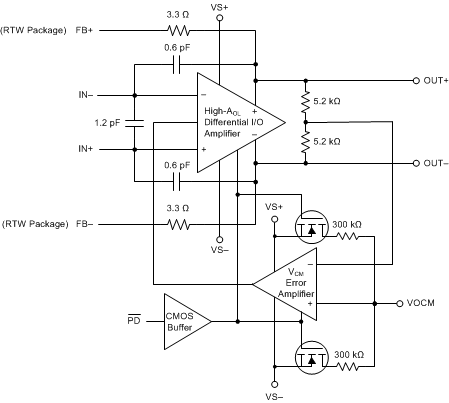

THS4552 全差分放大器可在单端源与差分输出之间提供一个简单的接口,从而满足各类高精度模数转换器 (ADC) 的需求。此器件具有出色的直流精度、低噪声以及稳健的容性负载驱动能力,非常适用于具有高精度要求的数据采集系统;同时通过放大器和 ADC 组合,可提供出色的信噪比 (SNR) 与无杂散动态范围 (SFDR)。

THS4552 具有所需的负电源轨输入,可用于将直流耦合、以接地为中心的源信号连接到单电源差分输入 ADC。超低的直流误差和漂移项能够满足新兴 16 至 20 位逐次逼近寄存器 (SAR) 的输入要求。宽范围输出共模控制支持 ADC 由 1.8V 至 5V 电源供电,满足 ADC 的 0.7V 至 3.0V 以上的共模输入要求。

THS4552 器件在 –40°C 至 +125°C 的额定宽温度范围内运行,并且可采用 16 引脚 TSSOP 和 24 引脚 VQFN 封装。

  • 带宽:150MHz (G = 1V/V)
  • 差分输出压摆率:220V/µs
  • 增益带宽积:135MHz
  • 负电源轨输入 (NRI)、轨到轨输出 (RRO)
  • 宽输出共模控制范围
  • 单电源工作电压范围:2.7V 至 5.4V
  • 修整后的电源电流: 1.37mA/通道 (5V)
  • 25°C 输入失调电压:±175µV(最大值)
  • 输入失调电压温漂:±2.0µV/°C(最大值)
  • 差分输入电压噪声:3.3nV/√Hz
  • HD2:-128dBc(2VPP、100kHz 时)
  • HD3:-139dBc(2VPP、100kHz 时)
  • 建立时间小于 50ns:4V 阶跃,容限为 0.01%
  • 18 位建立时间:4V 阶跃,小于 500ns
Number of channels2
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)2.7
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)5.4
BW at Acl (MHz)150
Acl, min spec gain (V/V)1
Slew rate (typ) (V/µs)220
ArchitectureBipolar, Fully Differential ADC Driver
Vn at flatband (typ) (nV√Hz)3.3
Iq per channel (typ) (mA)1.37
Rail-to-railIn to V-, Out
Vos (offset voltage at 25°C) (max) (mV)0.265
Operating temperature range (°C)-40 to 125
Iout (typ) (mA)65
2nd harmonic (dBc)128
3rd harmonic (dBc)139
Frequency of harmonic distortion measurement (MHz)0.1
GBW (typ) (MHz)135
Input bias current (max) (pA)1500000
FeaturesShutdown
CMRR (typ) (dB)110
RatingCatalog
TSSOP (PW)1632 mm² 5 x 6.4

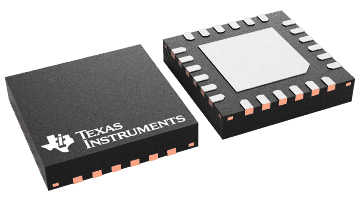

WQFN (RTW)2416 mm² 4 x 4
