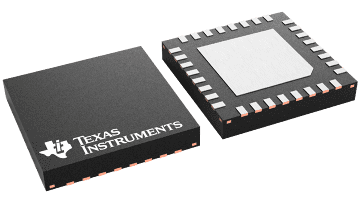

DS90UA101-Q1

正在供货

汽车类多通道数字音频串行器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

DS90UA101-Q1 串行器，与 DS90UA102-Q1 解串器一同使用，为多通道音频系统中数字音频的分发提供了一个解决方案。它在一个单条屏蔽双绞线或同轴电缆上借助一个嵌入式时钟用高速已串化接口发送数据。这个串行总线系统配置在链路上支持高速数据正向传输和低速双向控制通道。数字音频、通用 IO 和一个单差分对上控制信号的联合使用减少了互连尺寸和重量，同时也减少了与偏斜和系统延迟相关的设计问题。

DS90UA101-Q1 串行器嵌入了时钟，并且将信号电平位移至高速低压差分信令。此器件将多达 8 个数字音频数据输入、字/帧同步、位时钟和系统时钟串化。

四个专用的通用输入引脚和四个通用输出引脚可灵活地实现与远程器件之间的控制和中断信号传输。

数字音频串行器
灵活的数字音频输入，支持 I²S（立体声）或时分复用 (TDM) （多通道）格式
同轴或单个差分对互连
高速串行输出接口
极低延迟 (< 15µs)
具有 I²C 兼容串行控制总线的双向控制接口通道
支持多达 8 个立体声 I²S 或 TDM 音频输入
支持 10MHz 至 50MHz 的音频系统频率
单个 1.8V 电源
1.8V 或 3.3V I/O 接口
4/4 个专用通用输入/输出
长达 15m 的交流耦合屏蔽双绞线 (STP) 或同轴电缆
具有嵌入式时钟的直流均衡 & 扰频数据
汽车应用级产品：符合 AEC-Q100 2 级要求
温度范围：-40°C 至 105°C
符合 ISO 10605 以及 IEC 61000-4-2 静电放电 (ESD) 标准

应用范围

汽车信息娱乐系统
主动噪声消除系统
分布式多通道音频系统

Function	Serializer
Color depth (bps)	8
Input compatibility	LVCMOS
Output compatibility	FPD-Link III LVDS
Features	Low-EMI Point-to-Point Communication
EMI reduction	LVDS
Diagnostics	BIST
Rating	Automotive
Operating temperature range (°C)	-40 to 105

WQFN (RTV)

25 mm² 5 x 5
