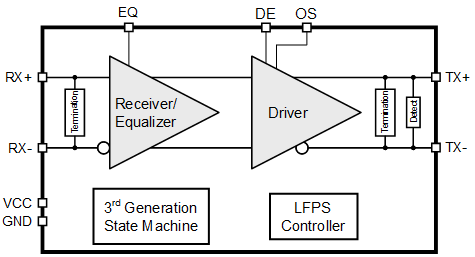

TUSB501 是一款 3rd代 3.3V USB 3.0 单通道转接驱动器。 当 5Gbps 超高速 USB 信号由印刷电路板 (PCB) 或电缆传播时，信号完整性会由于损耗和符号间干扰而降级。 TUSB501 通过采用补偿通道损耗的均衡来恢复进入的数据，并且使用一个高差分电压来向外驱动信号。 这样扩展了可能的通道长度，并且使系统能够符合 USB3.0 兼容性。 TUSB501 高级状态机使得它对于主机和器件透明。
加电后，TUSB501 在 TX 对上定期执行接收器检测。 如果它检测到一个超高速 USB 接收器，RX 端接被启用，TUSB501 为转接驱动做好准备。
接收器均衡器具有三个由引脚 EQ 控制的增益设置：3dB，6dB 和 9dB。 这应该在 TUSB501 之前根据损耗量设定。 相似地，输出驱动器支持去加重和输出摆动配置（引脚 DE 和 OS）。 这些设置使得 TUSB501 可被灵活地放置在超高速 USB 路径上，并具有最优性能。
与之前几代产品相比，TUSB501 在全部链路状态下功耗减少，一个更加强大的 OS 选项，经改进的接收器均衡设置和一个智能 LFPS 控制器。 这个控制器感测低频信号，并且自动禁用驱动器去加重，以实现 USB 3.0 兼容性。

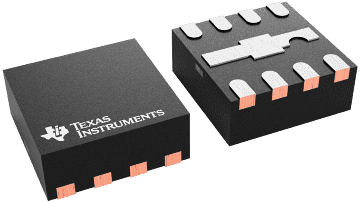

TUSB501 被封装在小型 2mm x 2mm 四方扁平无引线 (QFN) 封装内，并在 –40°C 至 85°的工业用温度范围内运行。
All trademarks are the property of their respective owners.
| Type | Redriver |
| Function | USB 3.0 |
| USB speed (MBits) | 5000 |
| Number of channels | 1 |
| Supply voltage (max) (V) | 3.6 |
| Supply voltage (min) (V) | 3 |
| Input/output voltage (min) (V) | 0.1 |
| Input/output voltage (max) (V) | 1.2 |
| Configuration | Single-channel |
| Features | Single Channel USB 3.0 Redriver with Aggressive Low-Power Architecture |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Supply current (max) (µA) | 65000 |
| ESD HBM (typ) (kV) | 5 |
| Bandwidth (MHz) | 2500 |
| WSON (DRF) | 8 | 4 mm² 2 x 2 |
