TPD4S214 是一款针对 USB On-the-Go (OTG) 和其他电流受限类 USB 应用的单芯片保护解决方案。 该器件集成了一个低 RDS(ON) N 通道限流开关，可为外设器件提供 OTG 电流。 TPD4S214 在 D+、D– 和 ID 引脚上提供了低电容瞬态电压抑制 (TVS) 静电放电 (ESD) 钳位二极管，同时适用于 USB2.0 和 USB3.0 应用。 VBUS 引脚能够处理 -7V 至 30V 范围的持续电压。VBUS 引脚上的过压闭锁 (OVLO) 能够确保一旦 VBUS 线路上发生故障，TPD4S214 能够将其隔离并保护内部电路不受损坏。 相似地，VOTG_IN 引脚上的欠压闭锁 (UVLO) 能够确保在 VOTG_IN 下降到低于安全工作电平时，内部 OTG 电源不会为外部 VBUS 供电。 当 EN 为高电平时，OTG 开关被激活并且FLT引脚表示是否有故障发生。 此软启动特性在满足所有运行条件后等待 16ms 再打开 OTG 开关。
All trademarks are the property of their respective owners.
| Number of switches | 4 |
| IO capacitance (typ) (pF) | 2 |
| IEC 61000-4-2 contact (±V) | 15000 |
| IEC 61000-4-2 air-gap (±V) | 15000 |
| Features | Current limit, Overvoltage protection |
| Bi-/uni-directional | Unidirectional |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Dynamic resistance (typ) | 1 |
| Clamping voltage (V) | 9 |
| Interface type | USB 2.0 |

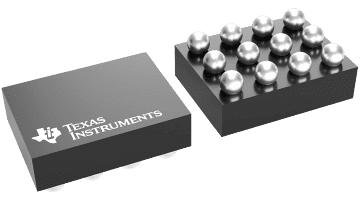

| DSBGA (YFF) | 12 | 2.52000000000000018 mm² 1.4000000000000001 x 1.8 |
