• 每个通道独立锁定至
  10.3125Gbps
• 锁定操作（通常低于 15ms）
• 低延迟（约 300ps）
• 具有自适应均衡功能，可在 5GHz 频率下提供最高 34dB 的升压
• 可调节的发送 V_OD：600 至 1300mVp-p
• 可调节发送去加重功能：最高达 -12dB
• 典型功耗（均衡 (EQ) + 动态范围控制 (DRC) + 去加重 (DE)）：
  150mW/通道
• 可编程的输出极性反转
• 输入信号检测，CDR 锁定检测和指示器
• 片上眼图监视器 (EOM)，伪随机二进制序列 (PRBS) 发生器
• 2.5V±5% 单电源
• 系统管理总线 (SMbus) 和电可擦除可编程只读存储器 (EEPROM) 配置模式
• 工作温度范围：-40°C 至 85°C
• 7mm × 7mm 48 引脚超薄四方扁平无引线 (WQFN) 封装
• 可轻松在中继器与重定时器之间进行引脚兼容升级
  • DS100RT410 (EQ + CDR + DE)：10.3125Gbps
  • DS100DF410 (EQ + DFE + CDR + DE)：
    10.3125Gbps
  • DS110RT410 (EQ + CDR + DE)：8.5Gbps 至
    11.3Gbps
  • DS110DF410 (EQ + DFE + CDR + DE)：8.5Gbps 至 11.3Gbps
  • DS125RT410 (EQ + CDR + DE)：9.8Gbps 至
    12.5Gbps
  • DS125DF410 (EQ + DFE + CDR + DE)：
    9.8Gbps 至 12.5Gbps
  • DS100BR410 (EQ + DE)：最高为 10.3125Gbps

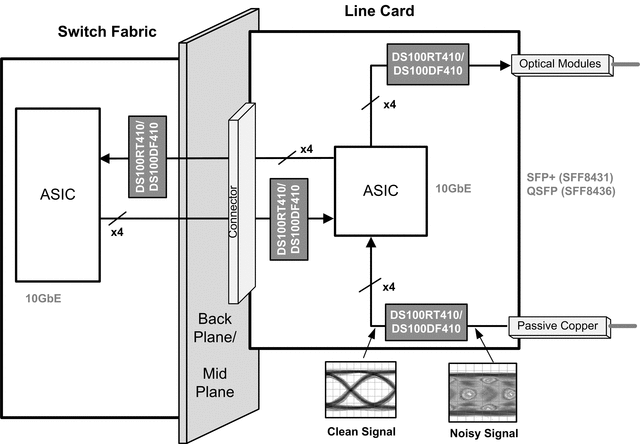

应用

• 前端口 SFF 8431 (SFP+) 光学铜缆和直连铜缆
• 背板长度延长，数据重定时器
• 以太网：10GbE、1GbE

如需其他数据传输速率和数据传输协议，可使用重定时器系列的其他引脚兼容器件。
