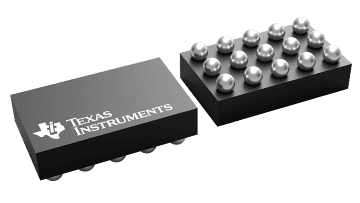

TPD5S116 是一款单芯片 HDMI 接口器件，此器件具有自动方向感测 I2C 电压电平位移缓冲器，5V HDMI 兼容限流负载开关，热插拔检测和一个用于所有连接器侧引脚的集成型 ESD 保护钳位。 此器件引脚映射可被路由至 HDMI 类型 D 或类型 C 连接器。 内部 3.3V 节点可为 CEC 引脚供电，从而无需板载 3.3V 电源。

TPD5S116 将所有外部端接电阻集成在 HPD，CEC，SCL 和 SDA 线路上。 具有 3 个用于 SDA、SCL 和 CEC 线的同相双向转换电路。 每个电路在系统侧上有一个电压范围为 1.1V 至 3.6V 的通用电源轨 (VCCA)。 55mA 限流开关将来自 5V_SYS 的电流调节至 5V_CON。 SCL 和 SDA 引脚符合 I2C 规范并可驱动高达 750pF 的电容性负载（超过 HDMI1.4 规范）。 HPD_CON 端口配备一个假信号过滤器，可在插入 HDMI 连接器时避免由插座跳起引起的错误检测。

TPD5S116 在 5V_CON 引脚上提供反向电流阻断。 在故障条件下，例如当两个 HDMI 发送器被连接到同一条 HDMI 线路上，TPD5S116 可确保系统在由外部 HDMI 发送器供电时的安全性。 SCL_CON，SDA_CON，CEC_CON 引脚还特有反向电流阻断特性，这样可确保在系统断电时，如果连接了一个 HDMI 接收器，系统不会产生泄漏电流。

EN 引脚启用热插拔检测和负载开关。 在检测到一个有效的 HPD 信号后，电平位移器被启用。
