TPD5S115 器件是一款集成式 HDMI 配套芯片解决方案。该器件提供稳定的 5V 输出电压 (5VOUT)，用于为 HDMI 电源线路供电。稳定的 5V 输出电压可为 HDMI 接收器提供高达 55mA 的电流，同时具备电流限制功能。TPD5S115 采用 两个控制信号：EN 和 LS_OE。5VOUT 和热插拔检测 (HPD) 电路的控制独立于 LS_OE 控制信号，并由 EN 引脚控制。EN 引脚可在打开整个 HDMI 链路之前激活检测系统 (5VOUT+HPD)。只有当 EN 也被激活时，LS_OE 才激活内部 LDO，CEC，SCL 和 SDA 缓冲器。这个双极启用方案能够确保针对便携式 应用的省电优化。

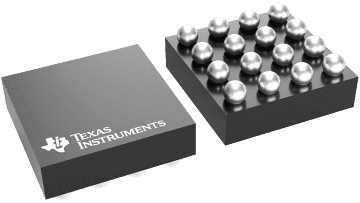

有 3 个适用于 SDA、SCL 和 CEC 线路的同相双向电压级转换电路。每个电路在 A 侧具有一个介于 1.1V 至 3.6V 之间的共同电源轨 (VCCA)。在 B 侧，SCL_B 和 SDA_B 各有一个被连接至经稳压 5V 电源轨 (5VOUT) 的内部 1.75kΩ 上拉电阻器。DDC（SCL_B 和 SDA_B）引脚符合 I²C 技术规格，使用缓冲器可驱动高达 750pF 的负载。CEC_B 引脚具有一个与内部 3.3V 电源相连的 27kΩ 上拉电阻器。TPD5S115 超过了 IEC61000-4-2（4 级）ESD 保护级别。该器件 采用 节省空间的间距 0.4mm 的 1.72mm × 1.72mm YFF 封装。
