TSU8111

正在供货

具有双集成 USB2.0 开关和配件检测功能的单节 USB 充电器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

TSU8111是一款具有集成线性充电器的双 SP2T 微型 USB 开关。由于此器件集成有充电器，因此无需配备外部充电器 IC，从而节省了成本与电路板空间。该器件可通过 USB 端口或专用充电器供电运行，并支持高达 950mA 的充电电流。连接该器件后，将通过 VBAT 或 VBUS 为其供电。 TSU8111 可检测与 BCv1.1 标准兼容的充电器以及使用 ID 电阻的附件。 USB 开关矩阵既可以通过自动检测来控制，也可以通过 I²C 手动进行控制。

如需了解所有可用封装，请参见数据表末尾的可订购产品附录。

双单刀双掷 (SP2T) USB 2.0 高速开关
- UART 路径支持 UART 或 USB 2.0 高速信号
集成单节充电器
- 集成低压降线性稳压器 (LDO)
- 充电电压稳压精度 1%
- 充电电流精度 8%
- 针对壁式适配器的高达 950mA 的可编程充电电流限制
充电器检测符合 USB 电池充电规范 v1.1 (BCv1.1)
- VBUS 检测
- 数据接触侦测
- 主和副侦测
- 支持 USB 充电器（DCP、CDP、SDP）
可在 ID 引脚上进行 5 位附件检测
- 按附件类型自动切换
I²C 接口
- 手动切换功能
- 连接和断开时产生中断
- 支持制造中使用的控制信号（JIG，BOOT）
具有过压保护功能的 VBUS 引脚的容差为 28V
针对输出电流控制的热调节和热关断保护
JESD 22 ESD 性能
- 12kV 人体模型 (VBUS/DP_CON/DM_CON/ID_CON)
- 2kV 人体模型（所有其他引脚）
IEC ESD 性能
- ±4kV 接触放电 (IEC 61000-4-2)（VBUS/DP_CON/DM_CON/ID_CON 接地 (GND)）
浪涌保护（VBUS/DP_CON/DM_CON/ID_CON 接地）
- 无需使用外部元件即可保护 USB 连接器引脚

应用范围

移动电话
上网本/笔记本电脑
台式机
便携式手持设备

All trademarks are the property of their respective owners.

Type	Passive mux
Function	USB 2.0
USB speed (MBits)	480
Number of channels	2
Supply voltage (max) (V)	6.5
Supply voltage (min) (V)	1.65
Ron (typ) (mΩ)	8000
Input/output voltage (min) (V)	0
Input/output voltage (max) (V)	3.6
Configuration	2
Features	BCv1.1 Charger Detection, Impedance Detection, Integrated Single-Cell Charger, Thermal Regulation and Shutdown, USB 2.0
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Supply current (max) (µA)	150
ESD HBM (typ) (kV)	12
Bandwidth (MHz)	820

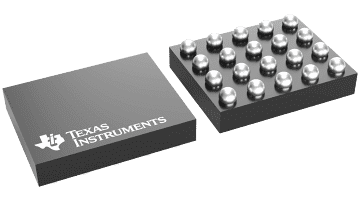

DSBGA (YFP)

3.96 mm² 1.8 x 2.2
