TCA6418E

正在供货

产品详情

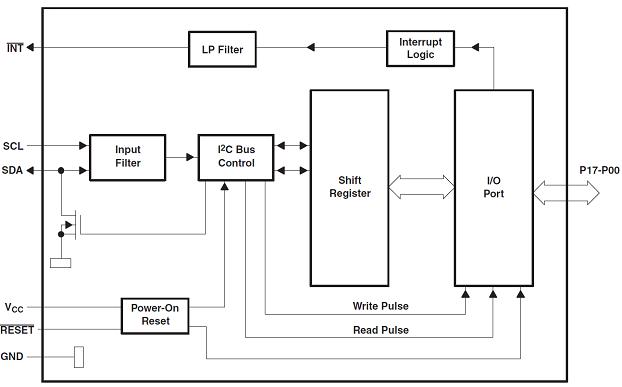

TCA6418E 是一款带有集成 ESD 保护的 18 通道 GPIO 扩展器件。它能够在 1.65V 至 3.6V 电源电压下运行，并且具有可通过I²C 接口 [串行时钟 (SCL)，串行数据 (SDA)] 使用的 18 个通用输入/输出 (GPIO) 接口。

这个器件的主要优势是将处理器从必须单独监视多个输入变化中解放出来并且也使得处理器上的 GPIO 能够驱动其它输出。这样就节省了功耗和带宽。 TCA6418E 还是具有有限数量 GPIO 用法的理想选择。

1.65 V 至 3.6 V 的工作电源电压范围
18 个可被置为输入或输出的 GPIO
在非 GPIO 引脚上静电放电 (ESD) 保护超过 JESD 22 标准
- 2000V 人体模型 (A114-A)
- 1000V 充电器件模型 (C101)
低待机（空闲）电流消耗：3μA
支持 1MHz 快速模式加上 I²C 总线
开漏低电平有效中断输出，当键被按下或者键被释放时置为有效
50μs 的可选消抖时间
施密特触发器操作可在 SCL 和 SDA 输入端实现慢速输入转换和更佳的噪声抗扰度：在 1.8V 时 V_hys典型值为 0.18V
锁断性能超过 200mA（符合 JESD 78，II 类规范的要求）
极小型封装
- 晶圆级芯片封装 (WCSP)(YFP)：2mm x 2mm；0.4mm 焊球间距

Number of I/Os	18
Features	1-MHz maximum frequency, Configuration registers, Interrupt pin, Reset pin
Supply voltage (min) (V)	1.65
Supply voltage (max) (V)	3.6
Addresses	1
Rating	Catalog
Frequency (max) (MHz)	1
Operating temperature range (°C)	-40 to 85

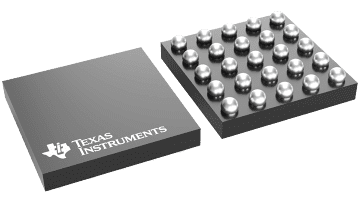

DSBGA (YFP)

6.75999999999999792000000000000016 mm² 2.5999999999999996 x 2.5999999999999996
