ISO1540 和 ISO1541 器件均为兼容 I2C 接口的低功耗双向隔离器。凭借德州仪器 (TI) 电容隔离技术使用，这些器件的逻辑输入和输出缓冲器由二氧化硅 (SiO2) 绝缘栅进行隔离。与隔离式电源搭配使用时，这些器件可阻断高电压、隔离接地并防止噪声电流进入本地接地端，以至于干扰或损坏敏感电路。
与光电耦合器相比，这项隔离技术在功能、性能、尺寸、功耗方面具有一定优势。 ISO1540 和 ISO1541 器件支持将一个完全隔离的 I2C 接口融入小型封装中。

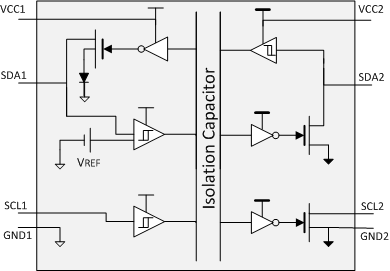

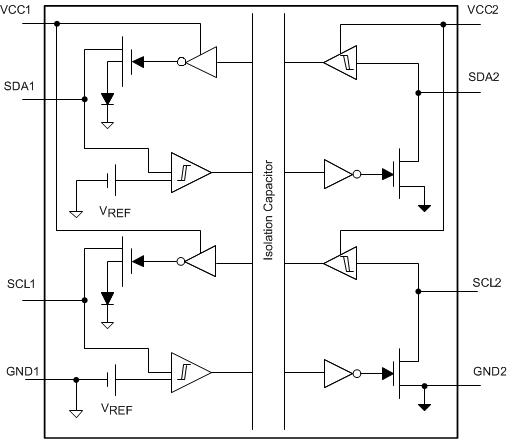

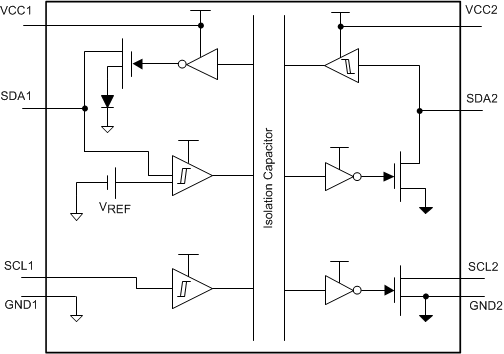

ISO1540 具有两条隔离式双向通道，分别应用于时钟和数据线，而 ISO1541 具有一条双向数据通道和一条单向时钟通道。 ISO1541 在具有一个控制器的应用中非常实用， ISO1540 适用于多控制器应用。对于目标可能需要时钟延展的应用，应使用 ISO1540 器件。

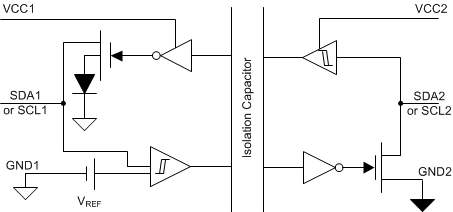

这些器件通过将 1 侧低电平输出电压偏移至高于 1 侧高电平输入电压的方式实现隔离式双向通信，从而避免标准数字隔离器发生内部逻辑锁存。
| Rating | Catalog |
| Isolation rating | Basic |
| Number of channels | 2 |
| Serial data | Bidirectional |
| Serial clock | Unidirectional |
| Data rate (max) (Mbps) | 1 |
| Working isolation voltage (VIOWM) (Vrms) | 400 |
| Surge isolation voltage (VIOSM) (VPK) | 4000 |
| Transient isolation voltage (VIOTM) (VPK) | 4242 |
| Withstand isolation voltage (VISO) (Vrms) | 2500 |
| CMTI (min) (kV/µs) | 25 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 3 |
| Operating temperature range (°C) | -40 to 125 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
