TS3USB3200

正在供货

具有 ID 选择和灵活电源控制的 USB 2.0 高速和移动高清链接开关

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

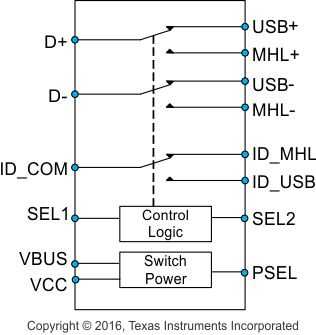

TS3USB3200 是一款差分单刀双掷 (DPDT) 多路复用器，在同一封装内包含一个高速移动高清链接 (MHL) 开关或移动显示端口 (MyDP) 开关以及一个 USB 2.0 高速
(480Mbps) 开关。此外，此器件还包括一个用于简化信息控制的单刀双掷 (SPDT) USB/MHL 或 MyDP ID 开关。这些配置使得系统设计人员能够为 MHL/MyDP 视频信号和 USB 数据使用一个普通 USB 或者微型 USB 连接器。

TS3USB3200 具有一个 2.7V 至 4.3V 的 V_CC范围，并且可选择由 V_BUS（不使用 V_CC）供电。该器件支持过压容限 (OVT) 特性，允许 I/O 引脚承受过压条件（最高可达 5.5V）。当供电消失时，断电保护特性强制所有 I/O 引脚变为高阻抗模式。这样可实现信号线路的完全隔离，从而避免的过多的泄漏电流。TS3USB3200 的选择引脚与 1.8V 控制电压兼容，允许它们直接与移动处理器的通用 I/O (GPIO) 相连。

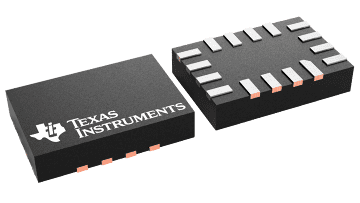

TS3USB3200 采用小型 16 引脚 UQFN 封装（尺寸为 2.6mm × 1.8mm），是移动应用的理想选择。

V_CC 范围：2.7V 至 4.3V
移动高清链接 (MHL) 或移动显示端口 (MyDP) 开关
- 带宽 (-3dB)：-5.5GHz
- Ron（典型值）：5.7Ω
- Con（典型值）：2,5pF
USB 开关
- 带宽 (-3dB)：-5.5GHz
- Ron（典型值）：4.6Ω
- Con（典型值）：2,5pF
电流消耗：40µA（典型值）
特殊特性
- 灵活的电源控制：器件可通过 V_BUS（不使用 V_CC）或单独使用 V_CC 供电
- I_OFF 保护防止在掉电状态（V_CC 和 V_BUS = 0V）下产生泄漏电流
- 1.8V 兼容控制输入（SEL1、SEL2 和 PSEL）
- 所有 I/O 引脚上的过压容限 (OVT) 高达 5.5V，而且无需使用外部组件
静电放电 (ESD) 性能:
- 3.5kV 人体放电模型（A114B，II 类）
- 1kV 带电器件模型 (C101)
封装：
- 16 引脚超薄四方扁平无引线 (UQFN) 封装（2.6 mm×1.8mm，0.4mm 间距）

应用范围

USB 2.0 应用
移动高清链接 (MHL) 应用
移动显示端口 (MyDP) 应用
移动电话

All trademarks are the property of their respective owners.

Type	Passive mux
Function	USB 2.0
USB speed (MBits)	480
Number of channels	2
Supply voltage (max) (V)	4.3
Supply voltage (min) (V)	2.7
Ron (typ) (mΩ)	4600
Input/output voltage (min) (V)	0
Input/output voltage (max) (V)	3.6
Configuration	2
Features	Current Leakage Protection, Flexible Power Control, Logic Controlled (Output Enabled), Mobile High-Definition Link (MHL), Over-Voltage Tolerance (OVT), USB 2.0
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Supply current (max) (µA)	70
ESD HBM (typ) (kV)	3.5
Bandwidth (MHz)	5500

UQFN (RSV)

4.68 mm² 2.6 x 1.8
