PCA9515B

正在供货

2 位双向 2.3V 至 3.6V 400kHz I2C/SMBus 缓冲器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

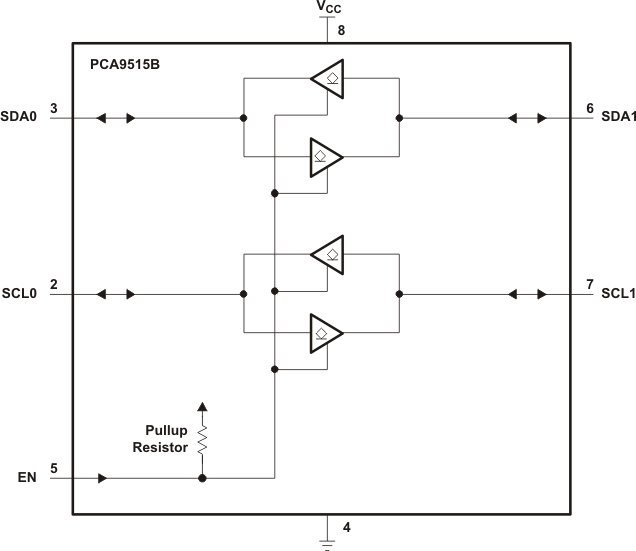

PCA9515B 是一款 BiCMOS 双路双向缓冲区集成电路，旨在满足 I²C 总线和 SMBus 应用的需求。该器件包含两个相同的双向开漏缓冲区电路，能够扩展 I²C 及相似总线系统（或添加从器件），同时不会降低系统性能。双路双向 I²C 缓冲区可由 2.3V 到 3.6V 的 V_CC 供电运行。

PCA9515B 能够缓冲 I²C 总线上的串行数据 (SDA) 和串行时钟 (SCL) 信号，同时保持 I²C 系统的所有工作模式和特性。该器件允许在 I²C 应用中连接两条电容为 400pF 的总线。

两通道双向缓冲器
I²C 总线和 SMBus 兼容
支持 I²C 标准模式 (100kHz) 和快速模式 (400kHz)
高电平有效的中继器启用输入
开漏 I²C 输入和输出
5.5V 耐压 I²C 输入和输出以及使能输入，支持混合模式信号操作
无死锁运行
支持标准模式、快速模式 I²C 器件、和多个主控器
支持中继器上的仲裁及时钟延伸
断电高阻抗 I²C 引脚
锁存性能超过 100mA，符合 JESD 78 I 类规范要求
静电放电 (ESD) 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模式 (A114-A)
- 1000V 充电器件模型 (C101)

应用

服务器
路由器（电信交换设备）
工业设备
具有多个 I²C 从器件且 PCB 走线较长的产品

All trademarks are the property of their respective owners.

Features	Buffer, Enable pin
Protocols	I2C
Frequency (max) (MHz)	0.4
VCCA (min) (V)	2.3
VCCA (max) (V)	3.6
VCCB (min) (V)	2.3
VCCB (max) (V)	3.6
Supply restrictions	VCC Single Supply
Rating	Catalog
Operating temperature range (°C)	-40 to 85

VSSOP (DGK)

14.7 mm² 3 x 4.9
