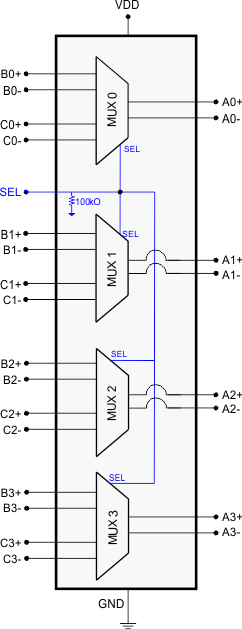

HD3SS3412 器件是一款高速无源开关，能够切换四条差分通道， 包括 在 PC/服务器应用中将两条完整 PCI Express x1 信道从一个源切换到两个目标位置之一。凭借双向功能，HD3SS3412 还 支持 一个目标设备与两个源设备相连，例如两个平台共享同一外设。HD3SS3412 具备一个单一控制线路（SEL 引脚），可用于控制端口 A 与端口 B 或者端口 C 之间的信号路径。

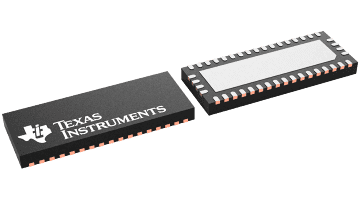

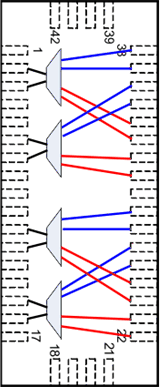

HD3SS3412 采用符合行业标准的 42 引脚 WQFN 封装，封装尺寸与其他几家供应商提供的器件相同。该器件需要在 -40°C 至 85ºC 的完整温度范围内由电压为 3.3V 的单电源供电运行。

HD3SS3412 是一款通用四通道高速复用/解复用型开关，可用于在电路板上的两个不同位置间路由高速信号。虽然 HD3SS3412 专为 PCI Express Gen III 应用而设计，但如同 USB 3.0 和 DisplayPort 1.2 一样，它也支持多种差动幅度小于 1800 mVpp 且共模电压小于 2V 的其他高速数据协议。该器件的一个选择输入 (SEL) 引脚可通过系统内或微控制器提供的一个 GPIO 引脚轻松控制。
