SN65HVD09 是一款 9 通道适合于工业应用的 RS-422/RS-485 收发器。 它提供改进的开关性能，小型封装，和高静电放电 (ESD) 保护。 精确的压摆范围限制确保了传播延迟时间，不仅仅是通道到通道也包括器件到器件，

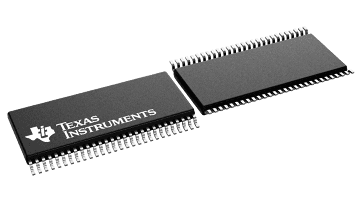

薄型小外形尺寸封装 (TSSOP) 使用了获得专利权的耐热增强技术，此技术可使器件工作在工业用温度范围内。 TSSOP 封装对主板面积要求很小，同时将封装高度减少到 1mm。 这样将提供更多的主板面积，对于小尺寸硬盘驱动等薄型并对空间要求严格的应用，允许将组件贴装在印刷电路板的两面。

使用人体模式，HVD09 能够承受超过 12kV 的静电放电，而使用 RS-485I/O 终端上的机器模式，HVD09 能够承受 600V 的静电放电。 这提供可耦合在外部线路内的噪音的保护。 此器件的另外终端可分别承受超过 4kV 和 400V 的放电。

HVD09 的 9 个半双工通道中每一个都设计运行在 RS-422 或者 RS-485 通信网络中。

SN65HVD09 额定工作温度 –40°C 至 85°C。
