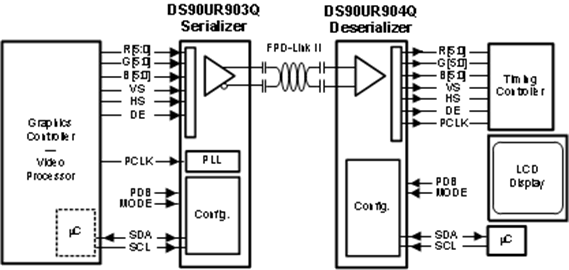

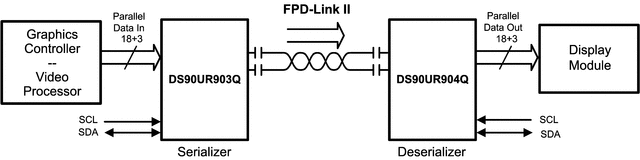

DS90UR903Q/DS90UR904Q 芯片组提供一个具有高速正向通道的 FPD-Link II 接口，用来实现单一差分对上的数据传输。 此串化器/解串器对针对图形主机控制器与显示模块间的直接连接。 这个芯片组非常适合于将视频数据驱动至要求 18 位色深（RGB666 + HS，VS 和 DE）的显示屏。 此串化器转换一个单个高速串行数据流上的 21 位数据。 这个单个串行数据流通过消除并行数据与时钟路径间的偏差，简化了印刷电路板 (PCB) 走线和电缆上的宽数据总线传输。 这样，通过限制数据路径的宽度，大大节省了系统成本，相应地减少了 PCB 层数、电缆宽度以及连接器尺寸和引脚数量。
解串器输入提供均衡控制来补偿较长距离介质上的损耗。 内部 DC 均衡编码/解码被用来支持 AC 耦合互连。

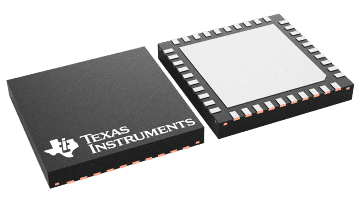

此串化器采用 40 引脚超薄型四方扁平无引线 (WQFN) 封装，而解串器采用 48 引脚 WQFN 封装。
如需了解所有可用封装，请见数据表末尾的可订购产品附录。All trademarks are the property of their respective owners.
| Function | Serializer |
| Color depth (bps) | 18 |
| Input compatibility | LVCMOS |
| Output compatibility | FPD-Link LVDS |
| Features | I2C Config |
| EMI reduction | BIST |
| Diagnostics | I2C Bus |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 105 |
| WQFN (RTA) | 40 | 36 mm² 6 x 6 |
