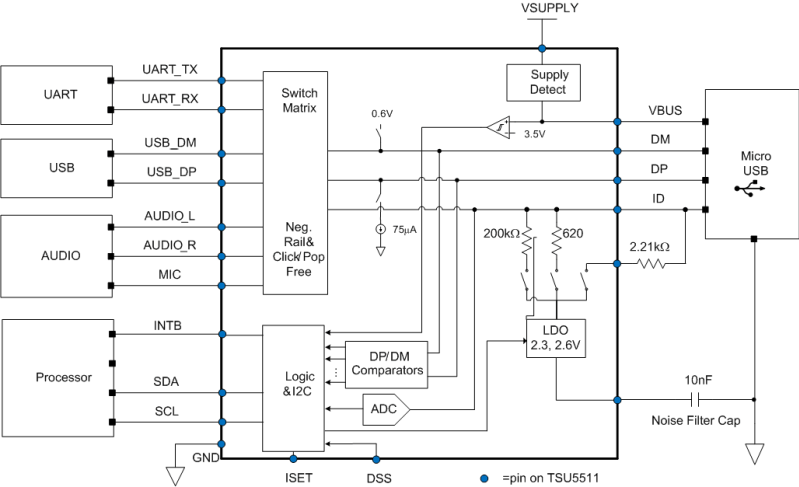

TSU5611被设计成能够与手机UART,USB和通过微型USB连接器与外部设备连接的音频芯片进行连接。 这个开关特有阻抗检测功能用以识别通过微型USB端口的DP和DM连接的多种配件。 当一个配件插入到微型USB端口时, 这个开关使用侦测机制以识别这个配件(详细信息请参考State Machine期刊). 然后它将切换到合适的频道—数据, 音频, 或者UART。
TSU5611有一个 I2C接口用于与手机基带或者应用设备处理器进行通信。 当微型USB接口侦测到任何插入设时，一个中断会产生。 当设备拔出时，产生另外一个中断。
| Type | Passive mux |
| Function | USB 2.0 |
| USB speed (MBits) | 480 |
| Number of channels | 2 |
| Supply voltage (max) (V) | 6.7 |
| Supply voltage (min) (V) | 2.8 |
| Ron (typ) (mΩ) | 4500 |
| Input/output voltage (min) (V) | -1.5 |
| Input/output voltage (max) (V) | 6 |
| Configuration | 3 |
| Features | Audio Switch (Negative Rail Capability), Impedance Detection, Integrated LDO, USB 2.0 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| ESD HBM (typ) (kV) | 1.5 |
| Bandwidth (MHz) | 830 |

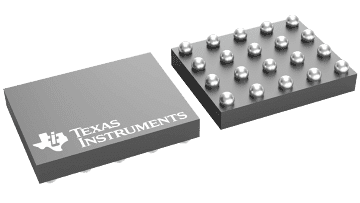

| DSBGA (YZP) | 20 | 6.1875 mm² 2.25 x 2.75 |
