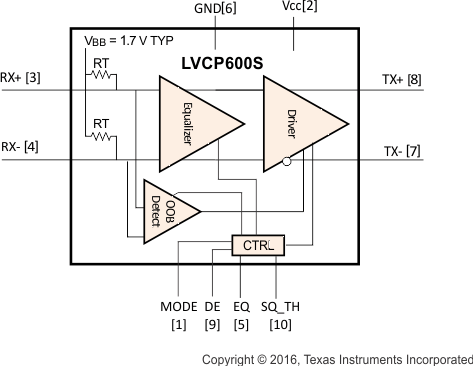

SN75LVCP600S 是一款支持高达 6.0Gbps 数据速率的单通道 SATA/SAS 信号调节器。 该器件符合 SATA 物理规范 rev 3.0 与 SAS 电子规范 2.0。SN75LVCP600S 采用 3.3 V 单电源供电，提供具有自偏压特性的 100 Ω 线路端接，是 AC 耦合的理想选择。 各种输入整合了带外 (OOB) 检测器，可在保持稳定共模电压与 SATA/SAS 链路一致的同时，自动消除输出噪声。

SN75LVCP600S 可通过可选均衡设置处理其输入的互连损耗，能够通过编程来匹配通道中的信号损耗。 对于 3Gbps 及以下的数据速率，LVCP600S 可为达 50 英寸径距的 FR4 电路板材料均衡信号。 对于 6Gbps 数据速率而言，该器件可针对 40 英寸以上的 FR4 材料进行补偿。 通过设置信号控制引脚 EQ 与 DE，可对 Rx/Tx 均衡级别进行控制。

该器件支持热插拔功能⁽¹⁾ ，可在非同步信号插拔、无供电插拔、带电插拔或异常插拔等器件热插入过程中防止器件损坏。
