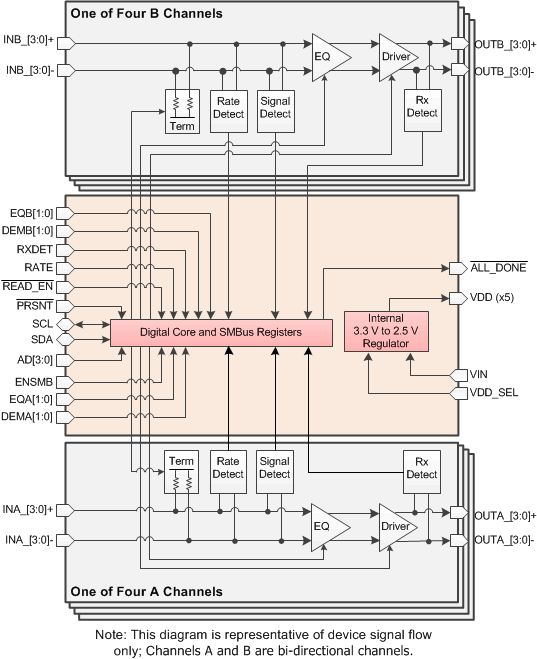

DS80PCI402 是一款具有 4 级输入均衡功能的低功耗 4 通道中继器，还具有一个输出去加重功能驱动器，用于增强板对板或电缆互连中 PCI Express 串行链路的覆盖范围。此器件非常适合 x4（或更低）PCI-Express 配置，它可以自动检测并适应 Gen-1、Gen-2 和 Gen-3 数据速率，便于系统升级。

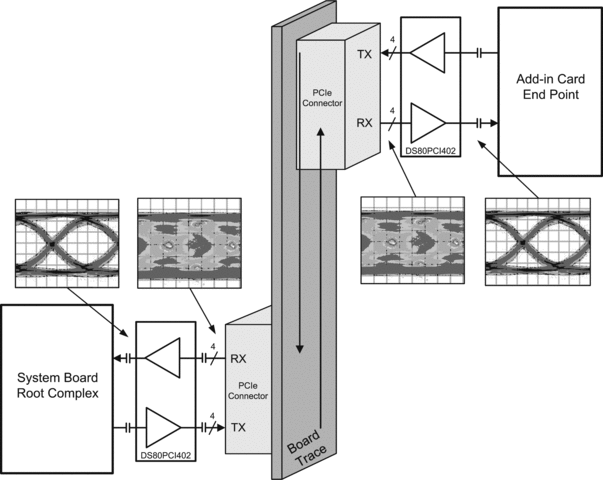

DS80PCI402 提供可编程发送去加重功能（高达 12dB），发送 VOD（高达 1300mVp-p）和接收均衡（高达 36dB），以便在有损耗铜缆（10 米或以上）或带有多个连接器的背板（40 英寸或以上）中实现更长距离的传输。接收器可以打开由于互连介质引入的码间串扰 (ISI) 而完全关闭的输入眼图。

可通过引脚或软件 (SMBus/I²C) 轻松应用这些可编程设置，或通过外部 EEPROM 加载这些设置。当运行在 EEPROM 模式下时，配置信息在加电时自动载入，这样就免除了对于外部微控制器或软件驱动程序的需要。
