INA240

正在供货

具有增强的 PWM 抑制能力的 -4V 至 80V、双向、超精密电流检测放大器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

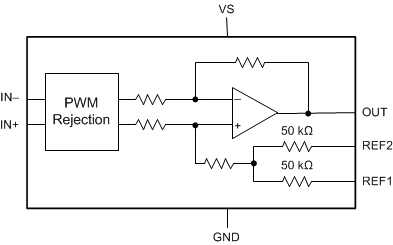

INA240 器件是一款电压输出、电流检测放大器，具有增强型 PWM 抑制功能，可在独立于电源电压的 –4V 至 80V 宽共模电压范围内检测分流器电阻上的压降。负共模电压允许器件的工作电压低于接地电压，从而适应典型螺线管应用的反激周期。增强型 PWM 抑制功能可为使用脉宽调制 (PWM) 信号的系统（例如，电机驱动和螺线管控制系统）中的较大共模瞬变 (ΔV/Δt) 提供高水平的抑制。凭借该功能，可精确测量电流，而不会使输出电压产生较大的瞬变及相应的恢复纹波。

该器件由 2.7V 至 5.5V 的单电源供电运行，消耗的最大电源电流为 2.4mA。共有四种固定增益可供选择：20V/V、50V/V、100V/V 以及 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV（满量程）的情况下进行电流感应。所有版本均具有扩展额定工作温度范围（-40°C 至 +125°C），并且采用 8 引脚 TSSOP 和 8 引脚 SOIC 封装。

增强型 PWM 抑制
出色的共模抑制比 (CMRR)：
- 132dB DC CMRR
- 93dB AC CMRR（50kHz 时）
宽共模范围：-4V 至 80V
精度：
- 增益：
  - 增益误差：0.20%（最大值）
  - 增益漂移：2.5ppm/°C（最大值）
- 偏移：
  - 失调电压：±25µV（最大值）
  - 温漂：250nV/°C（最大值）
可用的增益：
- INA240A1：20V/V
- INA240A2：50V/V
- INA240A3：100V/V
- INA240A4：200V/V
静态电流：2.4mA（最大值）

Product type	Analog output
Common-mode voltage (max) (V)	80
Common-mode voltage (min) (V)	-4
Input offset (±) (max) (µV)	25
Input offset drift (±) (typ) (µV/°C)	0.05
Voltage gain (V/V)	20, 50, 100, 200
CMRR (min) (dB)	120
Bandwidth (kHz)	400
Supply voltage (max) (V)	5.5
Supply voltage (min) (V)	2.7
Iq (max) (mA)	2.6
Number of channels	1
Comparators (#)	0
Gain error (%)	0.2
Gain error drift (±) (max) (ppm/°C)	2.5
Slew rate (V/µs)	2
Features	Bidirectional, Enhanced PWM Rejection, Low-side Capable, Ultra precise
Rating	Catalog
Operating temperature range (°C)	-40 to 125

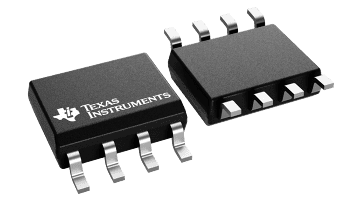

SOIC (D)	8	29.4 mm² 4.9 x 6

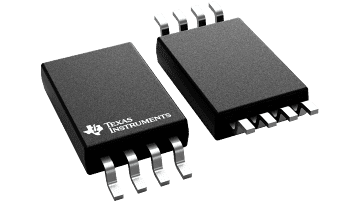

TSSOP (PW)	8	19.2 mm² 3 x 6.4
