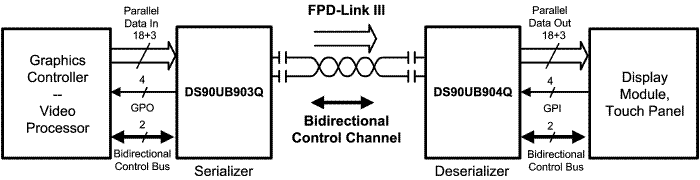

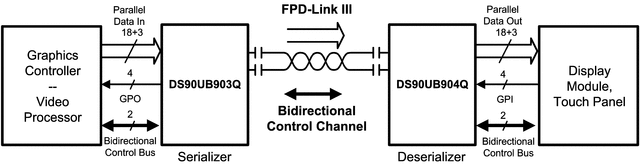

DS90UB903Q/DS90UB904Q 芯片组为一个单个差分对上的数据传输提供了具有高速正向通道和一个双向控制通道的 FPD-Link III 接口。 DS90UB903Q/904Q 在高速正向通道和双向控制通道数据路径上都包含差分信令。 此串化器/解串器对针对图形主机控制器与显示模块间的直接连接。 这个芯片组非常适合于将视频数据驱动至要求 18 位色深（RGB666 + HS，VS 和 DE）的显示屏以及双向控制通道总线。 主传输转换一个单个高速串行数据流上的 21 位数据，连同一个从 I²C 端口上接受控制信息的独立低延迟双向控制通道传输。 使用德州仪器 (TI) 的嵌入时钟技术可实现一个单个差分对上的透明全双工通信，从而在两个方向上携带非对称双向控制通道信息。 这个单个串行数据流通过消除并行数据与时钟路径间的偏差，简化了印刷电路板 (PCB) 走线和电缆上的宽数据总线传输。 这样，通过限制数据路径的宽度，大大节省了系统成本，相应地减少了 PCB 层数、电缆宽度以及连接器尺寸和引脚数量。

此外，解串器输入提供均衡控制来补偿较长距离介质所造成的损耗。 内部 DC 均衡编码/解码被用来支持 AC 耦合互连。

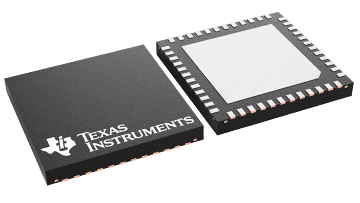

此串化器采用 40 引脚超薄型四方扁平无引线 (WQFN) 封装，而解串器采用 48 引脚 WQFN 封装。
