DS90UR907Q 将 FPD-Link 转换为 FPD-Link II。 它将 4 个低压差分信令 (LVDS) 数据/控制数据流和 1 个 LVDS 时钟对 (FPD-Link) 转化为一个单对线上的高速串行化接口 (FPD-Link II)。 这个串行总线方案消除了时钟和数据间的偏差问题，从而大大简化了系统设计，减少了控制器引脚数量，并且减少了互连线尺寸、重量和成本，并从总体上简化了印刷电路板 (PCB) 布局布线。 此外，内部 DC 均衡编码被用来支持 AC 耦合互连。

DS90UR907Q 对 4 个 LVDS 数据/控制数据流进行转换、均衡和电平位移，并且将 1 个 LVDS 时钟对 (FPD-Link) 嵌入进一个串行数据流 (FPD-Link II)。 FPD-Link 内高达 24 位的 RGB 连同 3 个视频控制信号被一同串化。

通过一个用户可选去加重和差分输出电平选择特性可优化串行传输。 低压差分信令的使用和展频计时兼容性大大减少了 EMI。

由于连接至主机物理接口的接线更少，使用 LVDS 技术的 FPD-Link 输入非常适合于高速、低功率和低 EMI 数据传输。

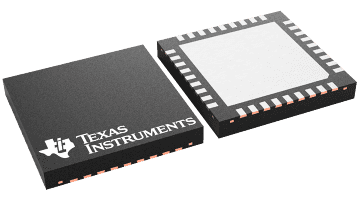

此器件采用 36 引脚超薄四方扁平无引线封装 (WQFN) 封装，并可在 -40˚C 至 +105˚C 的汽车 AEC-Q100 2 级额定温度范围内运行。
