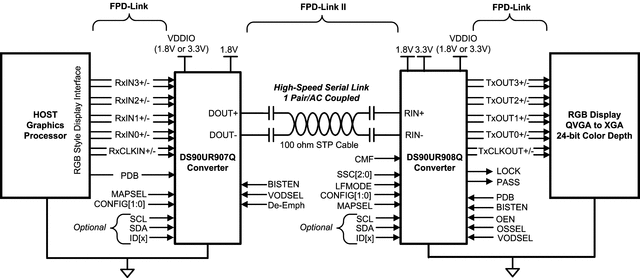

DS90UR908Q 将 FPD-Link II 转换为 FPD-Link。 它将一个单对线 (FPD-Link II) 上具有嵌入时钟的高速串行化接口转换为 4 个低压差分信令 (LVDS) 数据/控制数据流和 1 个 LVDS 时钟对 (FPD-Link)。 这个串行总线方案消除了时钟和数据间的偏差问题，从而大大简化了系统设计，减少了控制器引脚数量，并且减少了互连线尺寸、重量和成本，并从总体上简化了印刷电路板 (PCB) 布局布线。 此外，内部 DC 均衡编码被用来支持 AC 耦合互连。

DS90UR908Q 转换器恢复数据 (RGB) 和控制信号并从一个串行数据流 (FPD-Link II) 中提取时钟。 它能够锁定进入数据流，而无需使用一个协商序列或特别的 SYNC（同步）模式，也不需要一个基准时钟。 提供了一个链路状态 (LOCK) 输出信号。

串行输入数据流的可调输入均衡为线缆的传输介质损耗提供补偿，并减少了介质引起的确定性抖动。 低压差分信令的使用、输出电压电平选择特性和额外的输出展频生成大大减少了 EMI。

由于连接至显示屏物理接口的接线更少，使用 LVDS 技术的 FPD-Link 输入非常适合于高速、低功率和低 EMI 数据传输。

DS90UR908Q 采用 48 引脚超薄四方扁平无引线封装 (WQFN) 封装，并可在 -40˚C 至 +105˚C 的汽车 AEC-Q100 2 级额定温度范围内运行。
