TLV3541

正在供货

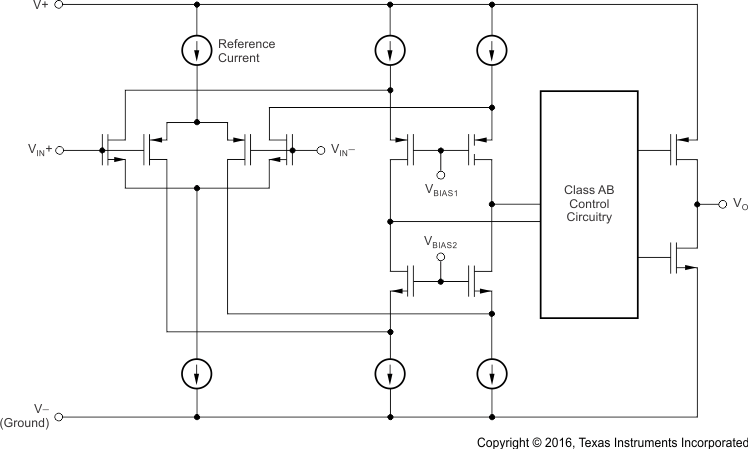

产品详情

TLV3541、TLV3542 和 TLV3544 分别为单通道、双通道和四通道低功耗（每通道电流为 5.2mA）、高速、单位增益稳定的轨到轨输入/输出运算放大器，设计用于所需带宽较宽的视频及其他应用。

此类器件仅消耗 6.5mA（最大值）电源电流，增益带宽为 200MHz、转换率为 150V/µs，f = 1MHz 时的低噪声输入为 7.5nV/√Hz。凭借这种高带宽、高转换率和低噪声特性组合，TLV354x 系列器件适用于低压高速信号调节系统。

TLV354x 系列运算放大器经过优化，适用于 2.5V (±1.25V) 至 5.5V (±2.75V) 范围内的单电源或双电源操作。共模输入范围超出电源供电范围。输出摆幅处于 100mV 电压轨范围内，支持的动态范围较宽。

TLV354x 器件的额定工作温度范围为 -40°C 至 +125°C。TLV354x 系列器件可用作多种经济型宽带宽运算放大器的插入式替换件。

Architecture	FET / CMOS Input, Voltage FB
Number of channels	1
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	2.5
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.5
GBW (typ) (MHz)	100
BW at Acl (MHz)	200
Acl, min spec gain (V/V)	1
Slew rate (typ) (V/µs)	150
Vn at flatband (typ) (nV√Hz)	7.5
Vn at 1 kHz (typ) (nV√Hz)	7.5
Iq per channel (typ) (mA)	5.2
Vos (offset voltage at 25°C) (max) (mV)	10
Rail-to-rail	In, Out
Features	EMI Hardened
Rating	Catalog
Operating temperature range (°C)	-40 to 125
CMRR (typ) (dB)	80
Input bias current (max) (pA)	20
Offset drift (typ) (µV/°C)	4.5
Iout (typ) (mA)	100
2nd harmonic (dBc)	-75
3rd harmonic (dBc)	-83
Frequency of harmonic distortion measurement (MHz)	1

SOIC (D)	8	29.4 mm² 4.9 x 6
SOT-23 (DBV)	5	8.12 mm² 2.9 x 2.8
