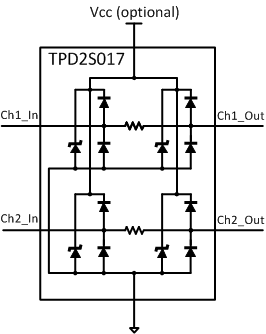

TPD2S017 是一款双通道静电放电 (ESD) 保护器件。该保护产品在每条线路中提供两级 ESD 瞬态电压抑制 (TVS) 二极管，并具有典型的 1Ω 串联电阻器隔离。这种架构允许器件于系统级 ESD 冲击期间钳位在非常低的电压。

TPD2S017 符合 IEC61000-4-2 ESD 保护标准。由于串联电阻器元件，TPD2S017 可提供受控滤波器滚降，以实现更出色的杂散 EMI 抑制和信号完整性。单片器件技术允许元件值的良好匹配，包括钳位电容和差分信号对之间的串联电阻器。线路电容和串联电阻器的紧密匹配，可确保由于添加 ESD 钳位而导致的差分信号失真较小，并且还允许部件以高速差分数据速率（超过 1.5Gbps）运行。DBV 封装提供直通式引脚映射，可简化电路板布局布线。

这种 ESD 保护器件的典型应用是 USB 数据线、IEEE 1394 接口、LVDS、MDDI/MIPI 和 HS 信号的电路保护。
