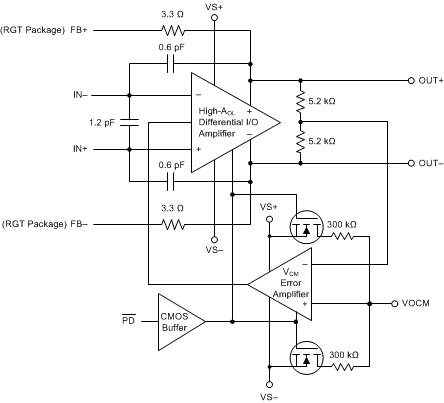

THS4551 全差分放大器可在单端源与差分输出之间提供一个简单的接口，从而满足各类高精度模数转换器 (ADC) 的需求。此器件兼具优异的直流精度、低噪声以及稳健的容性负载驱动能力，非常适用于具有高精度要求的数据采集系统；同时在放大器与 ADC 协同作用下，可获得出色的信噪比 (SNR) 与无杂散动态范围 (SFDR)。
THS4551 具有所需的负电源轨输入，可用于将直流耦合、以接地为中心的源信号连接到单电源差分输入 ADC。该器件具有超低直流误差和漂移，能够满足新兴的 16 至 20 位逐次逼近寄存器 (SAR) 输入要求。在 0.7V 至 3.0V 以上的 ADC 共模输入要求下，宽范围输出共模控制支持 ADC 在 1.8V 至 5V 电源下运行。
THS4551 器件可在 –40°C 至 +125°C 的宽温度范围内额定运行，并且提供 8 引脚超薄小外形尺寸 (VSSOP) 封装、16 引脚超薄四方扁平无引线 (VQFN) 封装以及 10 引脚超薄四方扁平无引线 (WQFN) 封装。
| Number of channels | 1 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 2.7 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.4 |
| BW at Acl (MHz) | 150 |
| Acl, min spec gain (V/V) | 1 |
| Slew rate (typ) (V/µs) | 220 |
| Architecture | Bipolar, Fully Differential ADC Driver |
| Vn at flatband (typ) (nV√Hz) | 3.3 |
| Iq per channel (typ) (mA) | 1.35 |
| Rail-to-rail | In to V-, Out |
| Vos (offset voltage at 25°C) (max) (mV) | 0.175 |
| Operating temperature range (°C) | -40 to 125 |
| Iout (typ) (mA) | 45 |
| 2nd harmonic (dBc) | 128 |
| 3rd harmonic (dBc) | 139 |
| Frequency of harmonic distortion measurement (MHz) | 0.1 |
| GBW (typ) (MHz) | 135 |
| Input bias current (max) (pA) | 1500000 |
| Features | Shutdown |
| CMRR (typ) (dB) | 110 |
| Rating | Catalog |

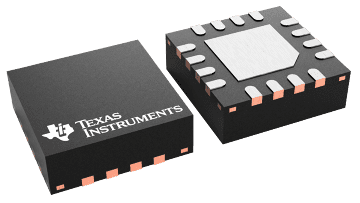

| VQFN (RGT) | 16 | 9 mm² 3 x 3 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |

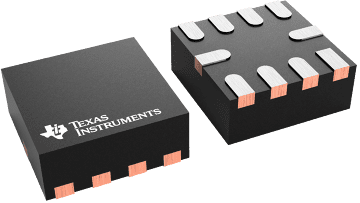

| WQFN (RUN) | 10 | 4 mm² 2 x 2 |
