PCA9306-Q1

正在供货

汽车级 2 位双向 400kHz I2C/SMBus 电压电平转换器

立即搜索现货

产品详情|
产品购买|

产品详情

说明
特性
参数
封装 | 引脚 | 尺寸

这款采用使能 (EN) 输入的双路双向 I²C 和 SMBus 电压电平转换器可在 1.2V 至 3.3V V_REF1 和 1.8V 至 5.5V V_REF2 的范围内工作。

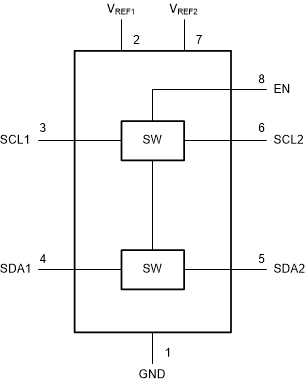

PCA9306-Q1 可以在 1.2V 到 5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻 (r_on)，可以在最短传播延迟情况下建立连接。当 EN 为高电平时，转换器开关打开，并且 SCL1 和 SDA1 I/O 被分别连接至 SCL2 和 SDA2 I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换器开关关闭，在端口之间存在一个高阻态。

符合面向汽车应用的 AEC-Q100 标准
- 温度等级 2：–40°C 至 105°C，T_A
- HBM ESD 分类等级 H2
- CDM ESD 分类等级 C4B
适用于混合模式 I²C 应用中 SDA 和 SCL 线路的 2 位双向转换器
与 I²C 和 SMBus 兼容
小于 1.5ns 的最大传播延迟，适应标准模式和快速模式 I²C 器件和多个控制器
可实现以下电压之间的电压电平转换
- 1.2V V_REF1 和 1.8V、2.5V、3.3V 或 5V V_REF2
- 1.8V V_REF1 和 2.5V、3.3V 或 5V V_REF2
- 2.5V V_REF1 和 3.3V 或 5V V_REF2
- 3.3V V_REF1 和 5V V_REF2
在无方向引脚的情况下提供双向电压转换
输入和输出端口之间 3.5Ω 的低导通状态连接提供更少的信号失真
漏极开路 I²C I/O 端口（SCL1、SDA1、SCL2 和 SDA2）
5V 耐压 I²C I/O 端口支持混合模式信号操作
针对 EN 为低电平的高阻抗 SCL1、SDA1、SCL2 和 SDA2 引脚
无闭锁操作可在 EN 为低电平时实现隔离
采用直通引脚排列以简化印刷电路板布线
闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型 (A114-A)
- 200V 机器放电模型 (A115-A)
- 1000V 充电器件模型 (C101)

Features	Enable pin
Protocols	I2C
Frequency (max) (MHz)	0.4
VCCA (min) (V)	1.2
VCCA (max) (V)	5.5
VCCB (min) (V)	1.8
VCCB (max) (V)	5.5
Supply restrictions	VCCA <= VCCB
Rating	Automotive
Operating temperature range (°C)	-40 to 105

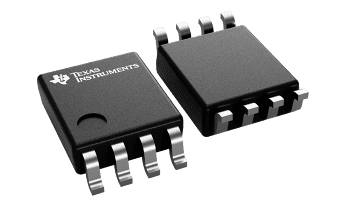

VSSOP (DCU)

6.2 mm² 2 x 3.1
