LMH2832 是一款高线性度双通道数字可变增益放大器 (DVGA)，适用于高速信号链和数据采集系统。LMH2832 已经过优化，可实现高带宽、低失真和低噪声等特性，因此非常适合用作双路 14 位模数转换器 (ADC) 的驱动器。此器件包含一个固定增益模块和一个可变衰减器，总增益为 30dB，最大衰减为 39dB。增益范围为 –9dB 到 30dB，增益步长为 1dB，增益精度为 ±0.2dB。输入阻抗可分别使用 1:3Ω 或 1:2Ω 比率平衡-非平衡转换器来轻松匹配 50Ω 或 75Ω 系统。LMH2832 设计用于驱动通用 ADC，而且满足电缆数据服务接口规范 (DOCSIS) 3.0 32 正交振幅调制 (QAM) 载波和 DOCSIS 3.1 宽带正交频分多路复用 (OFDM) 系统的要求。凭借优异的 NF (6.5dB) 和线性度，LMH2832 可遵循 DOCSIS 规范执行。掉电状态下的静态电流低于每通道 5mA，而运行期间的典型流耗为每通道 105mA。
All trademarks are the property of their respective owners.
| 2nd harmonic (dBc) | 82 |
| 3rd harmonic (dBc) | 94 |
| Frequency of harmonic distortion measurement (MHz) | 100 |
| Acl, min spec gain (V/V) | 0.35 |
| Architecture | Fully Differential ADC Driver, VGA |
| BW at Acl (MHz) | 1100 |
| Gain (max) (dB) | 30 |
| Gain (min) (dB) | -9 |
| Step size (dB) | 1 |
| Type | RF VGA |
| Iq per channel (typ) (mA) | 105 |
| Number of channels | 2 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 5.25 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.75 |
| Vs (min) (V) | 4.75 |
| Vs (max) (V) | 5.25 |

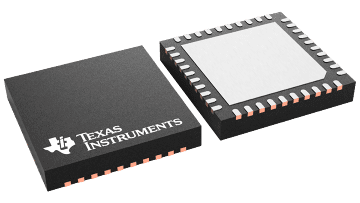

| VQFN (RHA) | 40 | 36 mm² 6 x 6 |
