TLV2369

正在供货

产品详情

TLV369 系列单通道和双通道运算放大器是成本优化型 1.8V 毫微功耗放大器的典型代表。

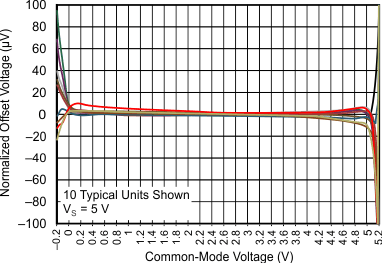

该系列放大器由 1.8V 至 5.5V 的单电源供电运行，并且配有零交叉失真电路，可在整个共模输入范围内保持较高线性度且无交叉失真，从而实现真正的轨到轨输入。该系列还兼容符合行业标准的 3.0V、3.3V 和 5.0V 标称电压。

TLV369（单通道版本）采用 5 引脚 SC70 封装。TLV2369（双通道版本）采用 8 引脚超薄小外形尺寸 (VSSOP) 和小外形尺寸集成电路 (SOIC) 封装。

All trademarks are the property of their respective owners.

Number of channels	2
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.5
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	1.8
Vos (offset voltage at 25°C) (max) (mV)	2
GBW (typ) (MHz)	0.012
Features	Cost Optimized, EMI Hardened, Zero Crossover
Slew rate (typ) (V/µs)	0.005
Rail-to-rail	In, Out
Offset drift (typ) (µV/°C)	0.5
Iq per channel (typ) (mA)	0.0008
Vn at 1 kHz (typ) (nV√Hz)	300
CMRR (typ) (dB)	110
Rating	Catalog
Operating temperature range (°C)	-40 to 125
Input bias current (max) (pA)	110
Iout (typ) (A)	0.01
Architecture	CMOS
Input common mode headroom (to negative supply) (typ) (V)	0
Input common mode headroom (to positive supply) (typ) (V)	0
Output swing headroom (to negative supply) (typ) (V)	0.025
Output swing headroom (to positive supply) (typ) (V)	-0.025

SOIC (D)	8	29.4 mm² 4.9 x 6
VSSOP (DGK)	8	14.7 mm² 3 x 4.9
