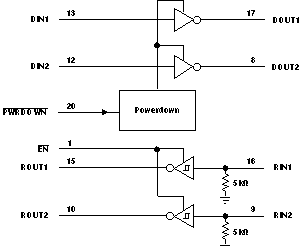

MAX3222E 由两个线路驱动器、两个线路接收器和一个双电荷泵电路组成，具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护。
该器件符合 TIA/EIA-232-F 的要求并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。该器件以高达 500kbit/s 的典型数据信号传输速率运行，驱动器输出压摆率最大为 30V/µs。
通过设置关断 (PWRDOWN) 输入低电平（仅从电源消耗 1µA 电流），可以将 MAX3222E 置于关断模式。当器件关断时，接收器保持活动状态，而驱动器置于高阻抗状态。此外，在关断期间，将会禁用板载电荷泵；V+ 降低至 VCC，V– 升高至 GND。通过将启用 (EN) 设置为高电平，接收器输出也可以置于高阻抗状态。
| Drivers per package | 2 |
| Receivers per package | 2 |
| Logic voltage (min) (V) | 3.3 |
| Data rate (max) (Mbps) | 0.5 |
| Main supply voltage (nom) (V) | 3.3, 5 |
| Features | Powerdown |
| ESD HBM (kV) | 15 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Vout (typ) (V) | 5.4 |
| SOIC (DW) | 20 | 131.84 mm² 12.8 x 10.3 |
| SSOP (DB) | 20 | 56.16 mm² 7.2 x 7.8 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |
