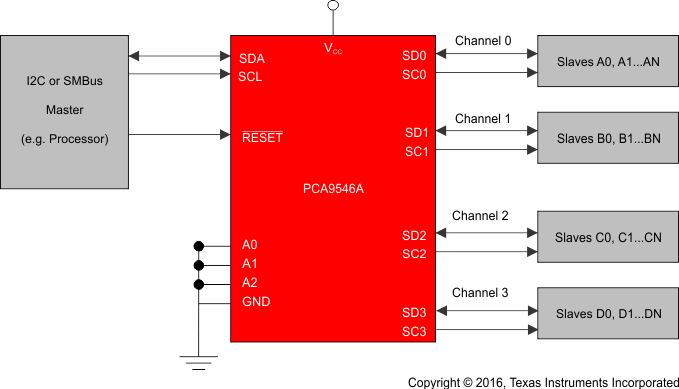

PCA9546A 是一款由 I2C 总线控制的四路双向转换开关。SCL/SDA 上行对扩展到四个下行对，或者通道。根据可编程控制寄存器的内容，可选择任一单独 SCn/SDn 通道或者通道组合。
一个低电平有效 (RESET) 输入使得 PCA9546A 能够在其中一个下行 I2C 总线长时间处于低电平状态时恢复。将 RESET 下拉为低电平会使 I2C 状态机复位，并且使所有通道取消选中，这一功能与内部上电复位功能的作用一样。
由于开关上有导通栅极，因此 VCC 引脚可用于限制将由 PCA9546A 传递的最大电压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有 I/O 引脚为 5.5V 耐压。
| Addresses | 8 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.3 |
| Features | Reset pin |
| Rating | Catalog |
| Frequency (max) (MHz) | 0.4 |
| Operating temperature range (°C) | -40 to 85 |
| Number of channels | 4 |
| SOIC (D) | 16 | 59.4 mm² 9.9 x 6 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
| TVSOP (DGV) | 16 | 23.04 mm² 3.6 x 6.4 |

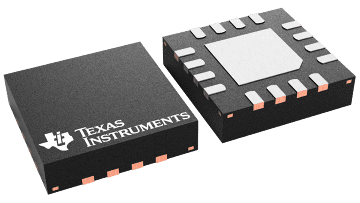

| VQFN (RGV) | 16 | 16 mm² 4 x 4 |
