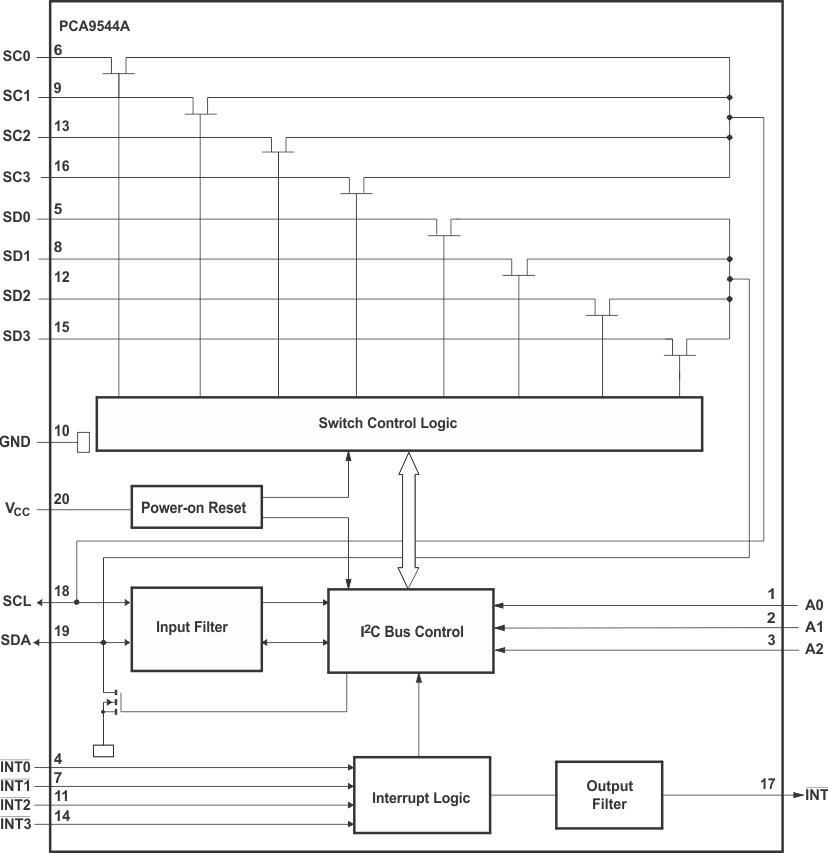

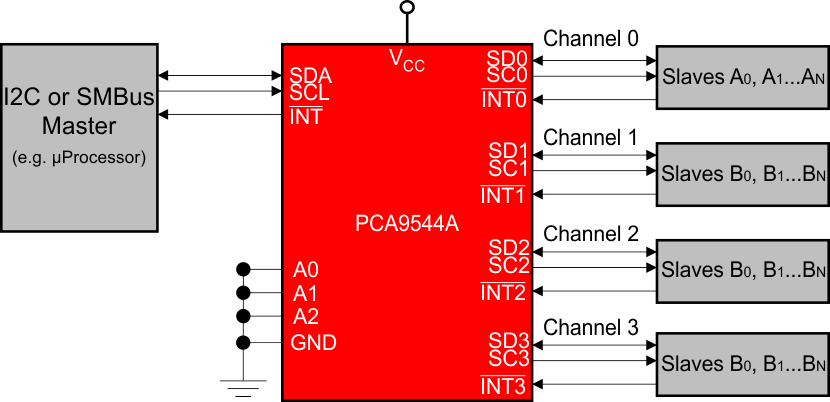

PCA9544A 是一款由 I2C 总线控制的 4 通道双向转换多路复用器。SCL/SDA 上行对扩展到四个下行对，或者通道。根据可编程控制寄存器的内容，每次可选择任一 SCL/SDA 对。提供四个中断输入 (INT3-INT0)，每个中断输入针对一个下行对。一个中断输出 (INT) 是四个中断输入的与运算结果。
上电复位功能使寄存器处于缺省状态，并初始化 I2C 状态机，无需选择任何通道。
由于开关上有导通栅极，因此 VCC 引脚可用于限制将由 PCA9544A 传递的最大电压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压水平。所有 I/O 引脚均可承受 5V 电压。
| Addresses | 8 |
| Supply voltage (max) (V) | 5.5 |
| Supply voltage (min) (V) | 2.3 |
| Features | Interrupt pin |
| Rating | Catalog |
| Frequency (max) (MHz) | 0.4 |
| Operating temperature range (°C) | -40 to 85 |
| Number of channels | 4 |
| SOIC (DW) | 20 | 131.84 mm² 12.8 x 10.3 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |
| TVSOP (DGV) | 20 | 32 mm² 5 x 6.4 |
| VQFN (RGY) | 20 | 15.75 mm² 4.5 x 3.5 |
