THS6212 是一款具有电流反馈架构的差分线路驱动器放大器。该器件专用于宽带电力线通信 (PLC) 线路驱动器应用，运行速度飞快，足以支持 14.5dBm 线路功率的传输（在最高 30MHz 的频率下）。
THS6212 采用独特架构，在更大限度降低静态电流的同时仍能实现超高线性度。满偏置条件下的差分失真在 1MHz 时为 –86-dBc，在 10MHz 时降至仅 –71 dBc。这款放大器具有多种固定偏置设置，对于无需放大器发挥全部性能的线路驱动器而言，可显著节能。此外，还可以通过可调电流引脚 (IADJ) 进一步降低偏置电流，从而实现更为出色的灵活性与节能效果。
49 VPP（100Ω 差分负载）的宽输出摆幅搭配 28-V 电源以及超过 650-mA 的电流驱动能力（25Ω 负载），使得该器件拥有较宽的动态余量，能够将失真限制在尽可能低的水平。

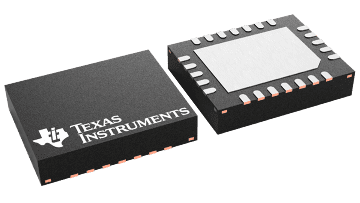

THS6212 采用 24 引脚 VQFN 封装。
| Number of channels | 1 |
| Architecture | PLC Line Driver |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 10 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 28 |
| BW at Acl (MHz) | 285 |
| Acl, min spec gain (V/V) | 10 |
| Vn at flatband (typ) (nV√Hz) | 2.5 |
| Vn at 1 kHz (typ) (nV√Hz) | 9 |
| Iq per channel (typ) (mA) | 23 |
| Vos (offset voltage at 25°C) (max) (mV) | 12 |
| Rail-to-rail | No |
| Features | Adjustable BW/IQ/IOUT, Shutdown |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| CMRR (typ) (dB) | 65 |
| Input bias current (max) (pA) | 3500000 |
| Offset drift (typ) (µV/°C) | 155 |
| GBW (typ) (MHz) | 285 |
| Iout (typ) (mA) | 665 |
| 2nd harmonic (dBc) | 86 |
| 3rd harmonic (dBc) | 101 |
| Frequency of harmonic distortion measurement (MHz) | 1 |
| VQFN (RHF) | 24 | 20 mm² 5 x 4 |
