PCA9306 器件是一款采用使能 (EN) 输入的双路双向 I 2C 和 SMBus 电压电平转换器，可在 1.2V 至 3.3V REF1 和 1.8V 至 5.5V REF2 的范围内工作。

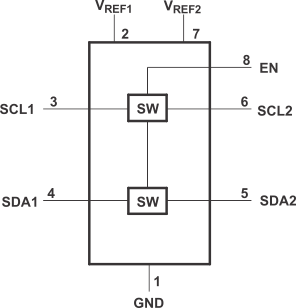

PCA9306 器件可以在 1.2V 到 5V 之间实现双向电压转换而无须使用方向引脚。此开关具有低导通状态电阻 (R ON)，可以在最短传播延迟情况下建立连接。当 EN 为高电平时，转换器开关打开，并且 SCL1 和 SDA1 I/O 被分别连接至 SCL2 和 SDA2 I/O，从而实现端口间的双向数据流。当 EN 为低电平时，转换器开关关闭，在端口之间存在一个高阻态。
除了电压转换，PCA9306 器件还可用于将 400kHz 的总线与 100kHz 的总线隔离，方法是在快速模式通信过程中控制 EN 引脚以断开较慢总线的连接。
| Features | Enable pin |
| Protocols | I2C |
| Frequency (max) (MHz) | 0.4 |
| VCCA (min) (V) | 1.2 |
| VCCA (max) (V) | 3.3 |
| VCCB (min) (V) | 1.8 |
| VCCB (max) (V) | 5.5 |
| Supply restrictions | VCCA <= VCCB |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |

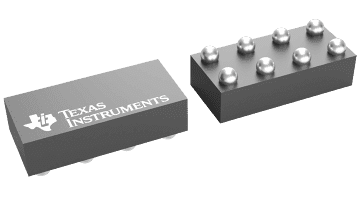

| DSBGA (YZT) | 8 | 1.9404 mm² 1.98 x 0.98 |

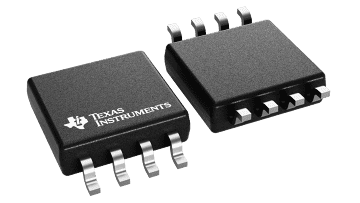

| SSOP (DCT) | 8 | 11.8 mm² 2.95 x 4 |
| VSSOP (DCU) | 8 | 6.2 mm² 2 x 3.1 |

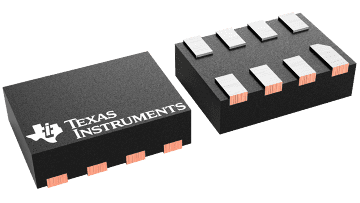

| X2SON (DQE) | 8 | 1.4 mm² 1.4 x 1 |
