SN65HVD233、SN65HVD234 和 SN65HVD235 用于 采用 符合 ISO 11898 标准的控制器局域网 (CAN) 串行通信物理层的应用。作为 CAN 收发器，每种器件在差分 CAN 总线和 CAN 控制器间提供传输和接收功能，信令速度高达 1Mbps。

这些器件专为在特别恶劣的环境中工作而设计，具有交叉线保护、高达 ±36V 的过压保护、接地失效保护、过热（热关断）保护以及 ±100V 的共模瞬态保护功能。这些器件可在 –7V 至 12V 的宽共模范围内运行。这些收发器是微处理器上的主机 CAN 控制器与工业、楼宇自动化，运输和汽车应用中使用的差分 CAN 总线之间的 接口。

模式：SN65HVD233、SN65HVD234 和 SN65HVD235 的 R_S 引脚（引脚 8）提供三种运行模式：高速、斜率控制和低功耗待机模式。将引脚 8 直接接地可选择高速工作模式，该工作模式允许驱动器输出晶体管以尽可能快的速度导通和关断，而且对上升和下降斜率没有限制。通过在 R_S 引脚与地之间连接一个电阻器可以调节上升和下降斜率。斜率将与引脚的输出电流成正比。当电阻器值为 10kΩ 时，器件驱动器的压摆率约为 15V/µs；当电阻器值为 100kΩ 时，器件的压摆率约为 2.0V/µs。有关斜率控制的更多信息，请参阅特性 说明。

如果对 R_S 引脚施加逻辑高电平，那么 SN65HVD233、SN65HVD234 和 SN65HVD235 会进入低电流待机（仅监听）模式，在此模式下，驱动器将关断并且接收器保持活动状态。如果本地协议控制器需要向总线发送消息，则必须通过 R_S 引脚将器件返回至高速模式或斜率控制模式。

环回 (SN65HVD233)：当 SN65HVD233 的环回 (LBK) 引脚（引脚 5）为逻辑高电平时，会将总线输出和总线输入置于高阻抗状态。器件内部的 D 至 R 路径保持活动状态，可用于驱动器至接收器环回，从而实现在不干扰总线的情况下执行自诊断节点功能。有关环回模式的更多信息，请参阅特性 说明。

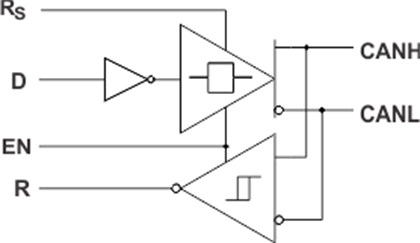

超低电流睡眠 (SN65HVD234)：如果对 EN 引脚（引脚 5）施加逻辑低电平，则 SN65HVD234 会进入超低电流睡眠模式，在该模式下将停用驱动器和接收器电路。在通过向引脚 5 施加逻辑高电平来激活电路之前，器件将一直处于该睡眠模式。

自动波特环回 (SN65HVD235)：SN65HVD235 的 AB 引脚（引脚 5）实现了总线仅监听环回功能，允许本地节点控制器将其波特率与 CAN 总线的波特率同步。在自动波特模式下，驱动器的总线输出处于高阻抗状态，而接收器的总线输入保持活动状态。器件内部有一条 D 引脚到 R 引脚的环回路径，可帮助控制器执行波特率检测或自动波特功能。有关自动波特模式的更多信息，请参阅特性 说明。
