INA301

正在供货

产品详情

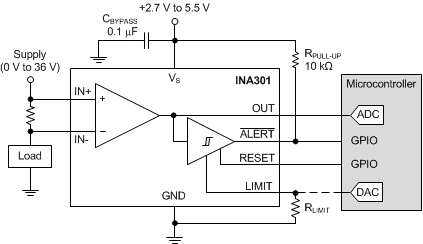

INA301 由高共模电流感测放大器和高速比较器组成，通过测量电流感测或分流电阻两侧的电压并将该电压与定义的阈值限值作比较来检测过流情况。该器件具有一个可调限制阈值范围，此范围由单个外部限值设定电阻器设置。此分流监控器能够在 0V 至 36V 的共模电压范围内测量差分电压信号，并且与电源电压无关。

开漏报警输出可配置为透明模式（输出状态与输入状态保持一致）或锁存模式（复位锁存时清除报警输出）。器件报警响应时间不到 1µs，能够快速检测过流事件。

这款器件由 2.7V-5.5V 单电源供电运行，最大电源电流消耗为 700µA。此器件在扩展级温度范围（-40°C 至 +125°C）下额定运行，并采用 8 引脚 VSSOP 封装。

宽共模输入范围：0V 至 36V
双输出：放大器和比较器输出
高精度放大器：
- 偏移电压：35µV（最大值）
- 偏移电压漂移：0.5μV/°C（最大值）
- 增益误差：0.1%（最大值）
- 增益误差漂移：10ppm/°C
可用放大器增益：
- INA301A1：20V/V
- INA301A2：50V/V
- INA301A3：100V/V
可编程的报警阈值，通过单个电阻设置
总报警响应时间：1µs
锁存模式下的开漏输出
封装：超薄小外形尺寸封装 (VSSOP)-8

All trademarks are the property of their respective owners.

Product type	Analog output with integrated comparator
Common-mode voltage (max) (V)	36
Common-mode voltage (min) (V)	0
Input offset (±) (max) (µV)	35, 50, 125
Input offset drift (±) (typ) (µV/°C)	0.1
Voltage gain (V/V)	20, 50, 100
CMRR (min) (dB)	100
Bandwidth (kHz)	450, 500, 550
Supply voltage (max) (V)	5.5
Supply voltage (min) (V)	2.7
Iq (max) (mA)	0.7
Number of channels	1
Comparators (#)	1
Gain error (%)	0.1, 0.15, 0.2
Gain error drift (±) (max) (ppm/°C)	10
Slew rate (V/µs)	4
Features	Alert Function, High precision, Low-side Capable
Rating	Catalog
Operating temperature range (°C)	-40 to 125

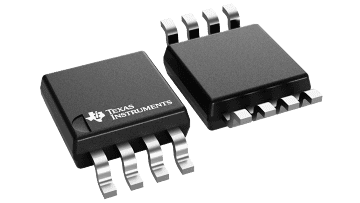

VSSOP (DGK)

14.7 mm² 3 x 4.9
