SN65HVD05、SN75HVD05、SN65HVD06、SN75HVD06、SN65HVD07 和 SN75HVD07 将一个三态差分线路驱动器和一个差分线路接收器组合在一起。它们专为实现平衡的数据传输而设计,可与符合 ANSI TIA/EIA-485-A 和 ISO 8482E 标准的器件进行互操作。该驱动器可提供大于这些标准所要求的差分输出电压,从而提高噪声容限。驱动器和接收器分别具有高电平有效和低电平有效使能端,它们可以在外部连接在一起,用作方向控制。

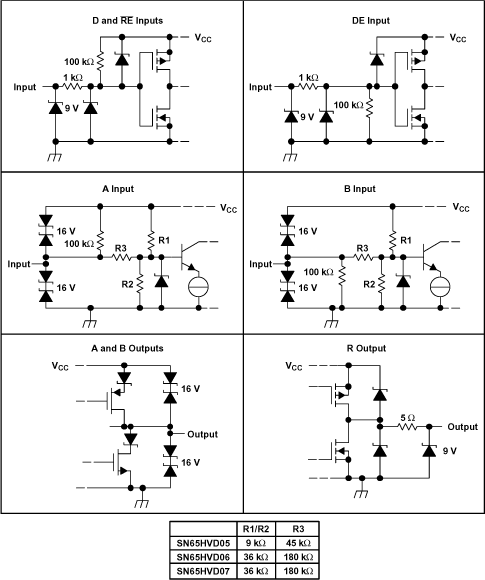

驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口,该端口用于在驱动器禁用或未通电时为总线提供最小负载。这些器件具有较宽的正负共模电压范围,因此适用于合用线应用。
| Number of receivers | 1 |
| Number of transmitters | 1 |
| Duplex | Half |
| Supply voltage (nom) (V) | 5 |
| Signaling rate (max) (MBits) | 10 |
| Fault protection (V) | -9 to 14 |
| Common-mode range (V) | -7 to 12 |
| Number of nodes | 256 |
| Isolated | No |
| Supply current (max) (µA) | 15000 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
