THS4541-Q1

正在供货

产品详情

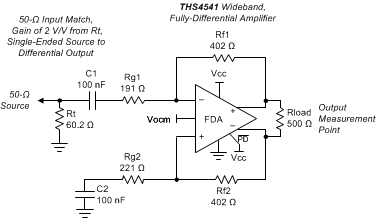

THS4541-Q1 器件是一款低功耗、电压反馈、全差分放大器 (FDA)，其具有低于负电源轨的输入共模范围以及轨到轨输出。其设计用于低功耗数据采集系统，其中高密度对于高性能 ADC 或 DAC 接口设计至关重要。

THS4541-Q1 器件提供了连接直流耦合中央接地源信号所需的负轨输入。此负轨输入搭配轨到轨输出，只需使用一个 2.7V 到 5.4V 的电源即可轻松将单端接地基准双极信号源与各种逐次逼近寄存器 (SAR)、Δ-Σ 或流水线 ADC 相连接。

THS4541-Q1 器件的额定运行温度介于 –40°C 与 +125°C 之间，并且采用 16 引脚超薄四方扁平无引线 (VQFN) 封装。

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体放电模式 (HBM) 分类等级 2
- 器件组件充电模式 (CDM) 分类等级 C6
完全差分放大器 (FDA) 架构
带宽：500MHz (G = 2V/V)
增益带宽产品：850MHz
转换率：1500V/μs
HD₂：10MHz 时为 –95dBc（2 V_PP，R_L = 500Ω）
HD₃：10MHz 时为 –90dBc（2 V_PP，R_L = 500Ω）
输入电压噪声：2.2nV/Hz(f > 100kHz)
低偏移漂移：±0.5µV/°C（典型值）
负轨输入 (NRI)
轨到轨输出 (RRO)
Rload ≥ 50Ω 时仍可稳定运行
输出共模控制
电源：
- 单电源电压范围：2.7V 到 5.4V
- 分离电源电压范围：±1.35V 到 ±2.7V
- 静态电流：10.1mA（5V 电源）
断电能力：2µA（典型值）

All trademarks are the property of their respective owners.

Number of channels	1
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	2.7
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.4
BW at Acl (MHz)	620
Acl, min spec gain (V/V)	1
Slew rate (typ) (V/µs)	1500
Architecture	Bipolar, Fully Differential ADC Driver
Vn at flatband (typ) (nV√Hz)	2.2
Iq per channel (typ) (mA)	10.1
Rail-to-rail	In to V-, Out
Vos (offset voltage at 25°C) (max) (mV)	0.45
Operating temperature range (°C)	-40 to 125
Iout (typ) (mA)	100
2nd harmonic (dBc)	95
3rd harmonic (dBc)	90
Frequency of harmonic distortion measurement (MHz)	10
GBW (typ) (MHz)	850
Input bias current (max) (pA)	13000000
Features	Decompensated, Shutdown
CMRR (typ) (dB)	100
Rating	Automotive

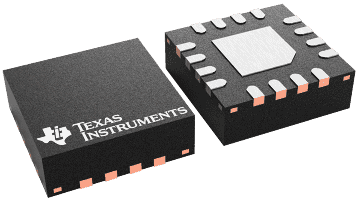

VQFN (RGT)

9 mm² 3 x 3
