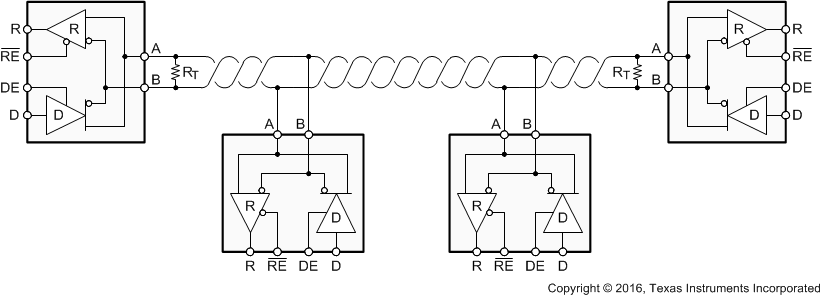

SN65HVD10、SN75HVD10、SN65HVD11、SN75HVD11、SN65HVD12 和 SN75HVD12 总线收发器都整合了一个三态差分线路驱动器,以及一个使用 3.3V 单电源供电的差分输入线路接收器。这些器件专为平衡传输线路而设计,符合或超过 ANSI 标准 TIA/EIA-485-A 和 ISO 8482:1993。这些差分总线收发器是单片集成电路,旨在用于多点总线传输线路上的双向数据通信。驱动器和接收器具有高电平有效和低电平有效使能端,它们可以在外部连接在一起以用作方向控制。可以通过禁用驱动器和接收器来实现极低的器件待机电源电流。
驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口,该端口设计用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。这些器件具有较宽的正负共模电压范围,因此适用于共线应用。
(1)线路的信号传输速率是指每秒钟的电压转换次数,单位为 bps(每秒比特数)。
| Number of receivers | 1 |
| Number of transmitters | 1 |
| Duplex | Half |
| Supply voltage (nom) (V) | 3.3 |
| Signaling rate (max) (MBits) | 1 |
| Fault protection (V) | -9 to 14 |
| Common-mode range (V) | -7 to 12 |
| Number of nodes | 256 |
| Isolated | No |
| Supply current (max) (µA) | 15500 |
| Rating | Catalog |
| Operating temperature range (°C) | 0 to 70 |
| PDIP (P) | 8 | 92.5083 mm² 9.81 x 9.43 |
