这个用于两线双向总线 (I2C) 的 8 位输入/输出 (I/O) 扩展器设计用于在 2.5V 至 6V VCC 之间运行。

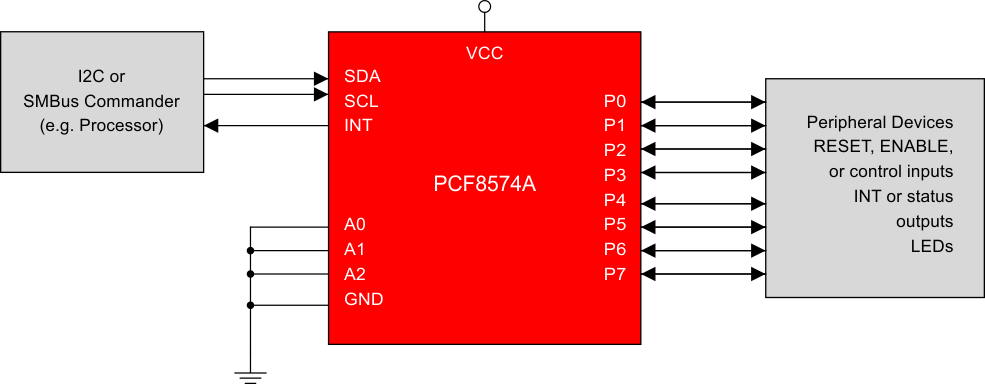

PCF8574A 器件通过 I2C 接口 [串行时钟 (SCL)、串行数据 (SDA)] 为大多数微控制器系列提供通用远程 I/O 扩展。

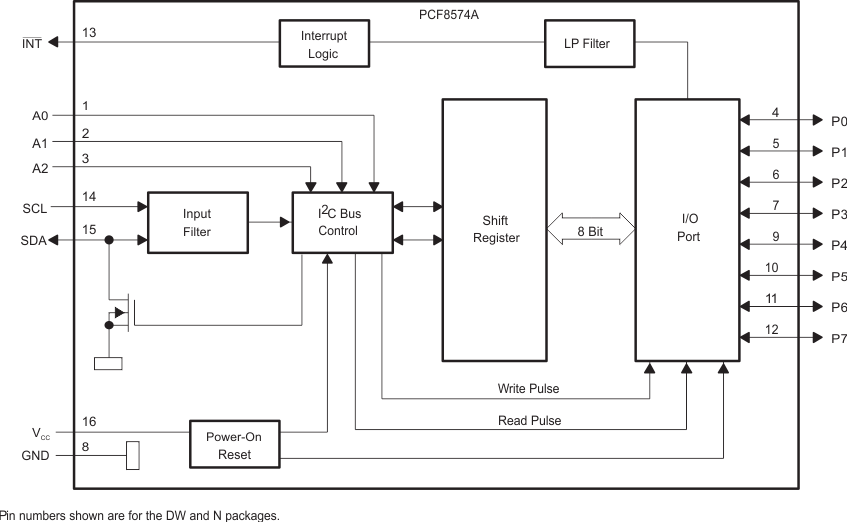

该器件具有一个 8 位准双向 I/O 端口 (P0–P7)，其中包括具有高电流驱动能力的锁存输出，用于直接驱动 LED。每个准双向 I/O 都可以用作输入或输出（无需使用数据方向控制信号）。在上电时，这些 I/O 处于高电平。在该模式下，仅有一个连接到 VCC 的电流源处于活动状态。
| Number of I/Os | 8 |
| Features | Interrupt pin |
| Supply voltage (min) (V) | 2.5 |
| Supply voltage (max) (V) | 6 |
| Addresses | 8 |
| Rating | Catalog |
| Frequency (max) (MHz) | 0.1 |
| Operating temperature range (°C) | -40 to 85 |
| PDIP (N) | 16 | 181.42 mm² 19.3 x 9.4 |
| SOIC (DW) | 16 | 106.09 mm² 10.3 x 10.3 |
| TSSOP (PW) | 20 | 41.6 mm² 6.5 x 6.4 |

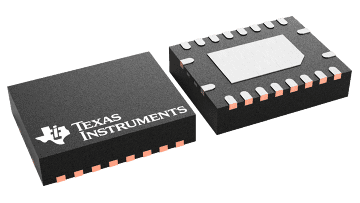

| VQFN (RGY) | 20 | 15.75 mm² 4.5 x 3.5 |
