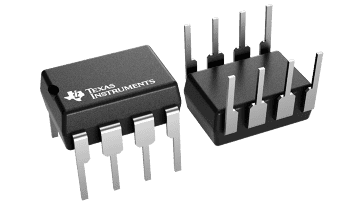

SN65LBC182 和 SN75LBC182 是差分数据线路收发器，提供高级别的 ESD 保护，采用 SN75176 的行业标准封装。这些器件专为平衡传输线路而设计，符合 ANSI 标准 TIA/EIA-485-A 和 ISO 8482。SN65LBC182 和 SN75LBC182 整合了一个三态差分线路驱动器和一个差分输入线路接收器，两者均采用 5V 单电源供电。驱动器和接收器分别具有高电平有效和低电平有效使能端，它们可以在外部连接在一起，用作方向控制。

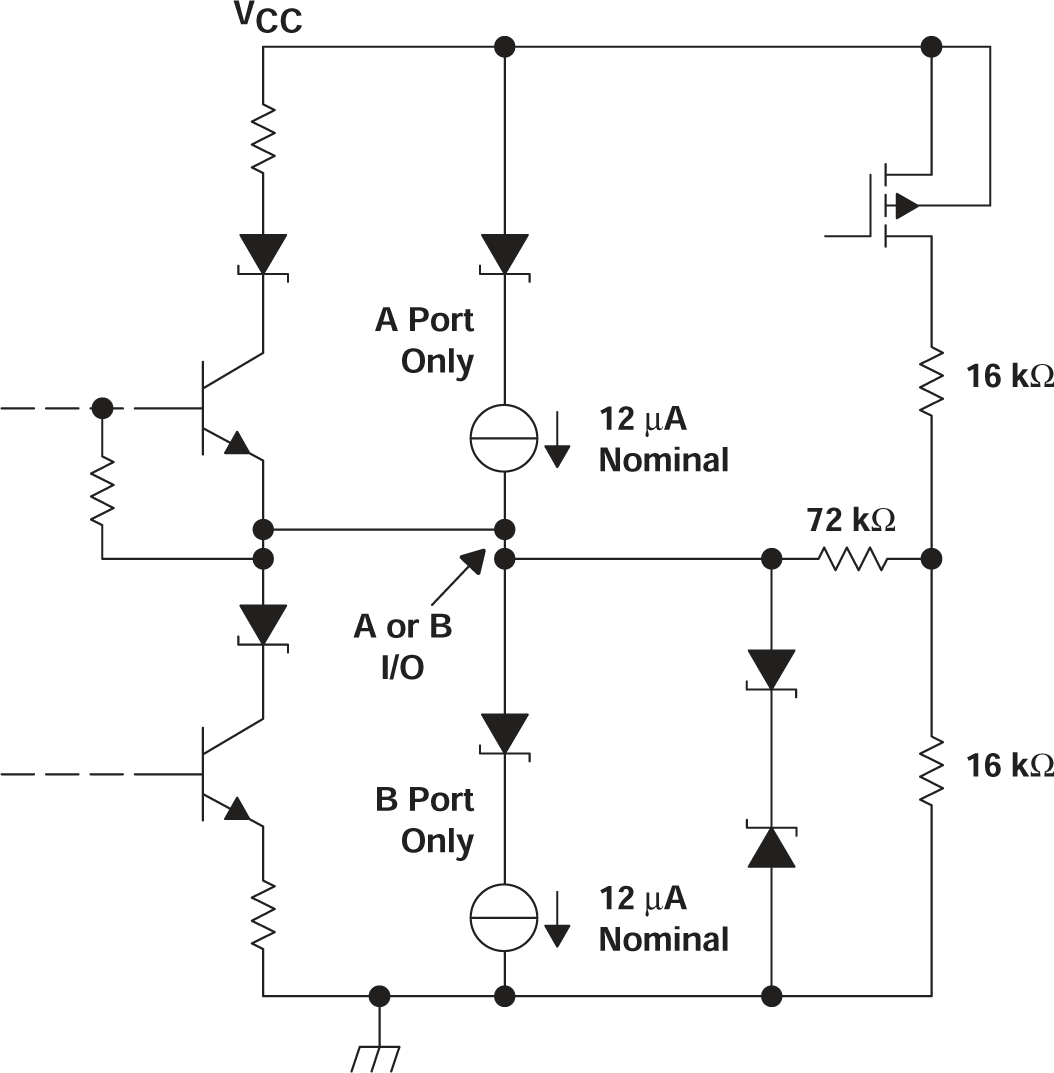

驱动器输出和接收器输入在内部连接以形成差分输入/输出 (I/O) 总线端口，该端口用于为总线提供最小负载，可在宽共模电压范围内工作，使得该器件非常适合合用线应用。该器件还包含合用线数据总线的附加功能，适用于电气噪声环境应用，例如工业过程控制或电源逆变器。

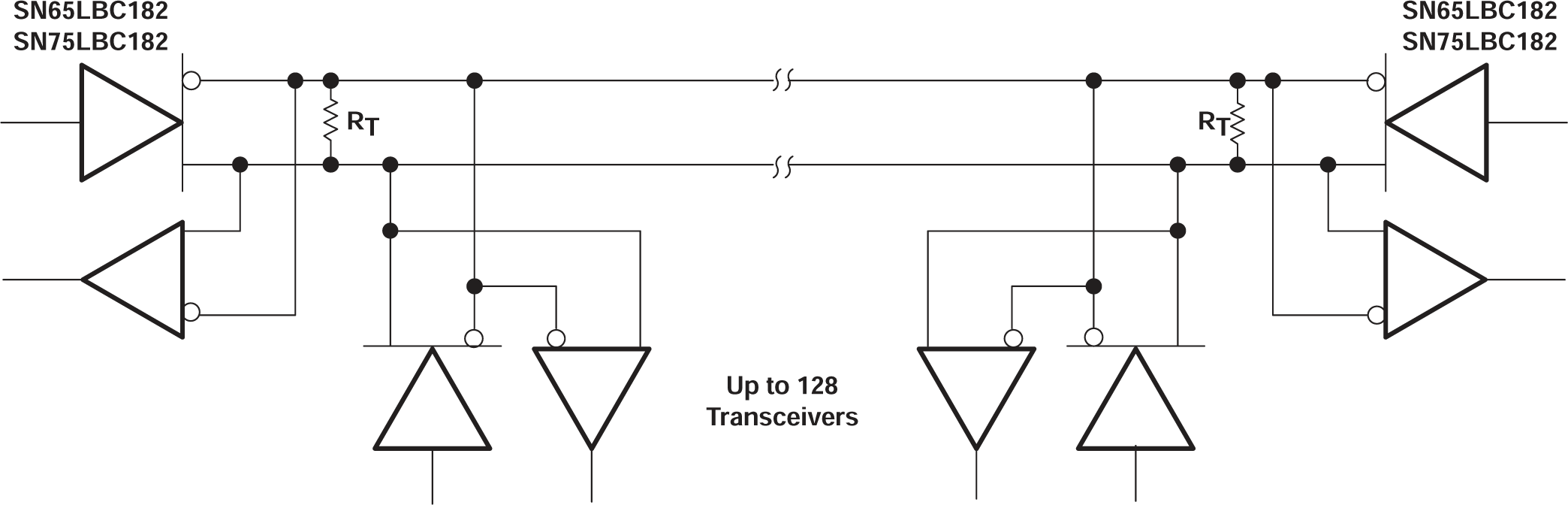

SN75LBC182 和 SN65LBC182 总线引脚还具有与四分之一单位负载等效的高输入电阻，允许在总线上连接多达 128 个类似器件。高 ESD 容差可保护器件的电缆连接。(如需更高级别的保护，请参阅 SN65/75LBC184，文献编号 SLLS236。)

差动驱动器设计包含压摆率受控的输出，足以以高达 250kbps 的速率传输数据。与不受控制的电压转换相比，压摆率控制允许从主干部署更长的未端接电缆和更长的残桩线。该接收器设计可在输入保持悬空（开路）时提供高电平失效防护输出。可以通过禁用驱动器和接收器来实现超低的器件待机电源电流。

SN65LBC182 的额定工作温度范围为 −40°C 至 85°C，SN75LBC182 的额定工作温度范围为 0°C 至 70°C。
