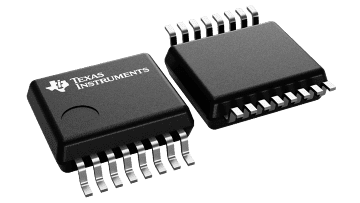

MAX3221 器件包含一个线路驱动器、一个具有专用使能引脚的线路接收器和一个具有引脚对引脚（串行端口连接引脚，包括 GND）±15kV ESD 保护功能的双电荷泵电路。该器件符合 TIA/EIA-232-F 的要求并在异步通信控制器与串行端口连接器之间提供电气接口。电荷泵和四个小型外部电容器支持由 3V 至 5.5V 单电源供电。 这些器件以高达 250kbps 的数据信号传输速率和最大值为 30V/µs 的驱动器输出压摆率运行。
串行端口处于非活动状态时，可提供灵活的电源管理控制选项。当 FORCEON 为低电平且 FORCEOFF 为高电平时，自动断电功能启用。在这种运行模式下，如果器件在接收器输入端未感应到有效的 RS-232 信号，则会禁用驱动器输出，且电源电流将降低至 1µA。INVALID 输出会通知用户接收器输入端是否存在 RS-232 信号。
空白
| Drivers per package | 1 |
| Receivers per package | 1 |
| Logic voltage (min) (V) | 3.3 |
| Data rate (max) (Mbps) | 0.25 |
| Main supply voltage (nom) (V) | 3.3, 5 |
| Features | Auto-Powerdown |
| ESD HBM (kV) | 15 |
| Rating | Catalog |
| Operating temperature range (°C) | -40 to 85 |
| Vout (typ) (V) | 5.4 |
| SSOP (DB) | 16 | 48.36 mm² 6.2 x 7.8 |
| TSSOP (PW) | 16 | 32 mm² 5 x 6.4 |
