THS7530-Q1

正在供货

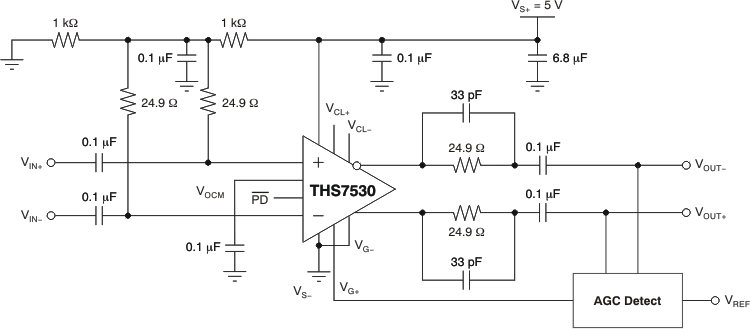

产品详情

THS7530-Q1 器件采用德州仪器 (TI) 先进的 BiCom III SiGe 互补双极工艺制造。THS7530-Q1 是一款带有压控增益的直流耦合高带宽放大器。该放大器具有高阻抗差分输入和低阻抗差分输出，提供高带宽增益控制、输出共模控制和输出电压钳位功能。

该器件在 300MHz 带宽下
的动态性能优异。当频率为 32MHz，同时将 1 V_PP 输出施加于 400Ω 负载，三次谐波失真为 –61dBc。

增益控制（单位：dB）呈线性变化。在 0V 至 0.9V 电压范围内，增益以 38.8dB/V 的斜率由 11.6dB 变化为 46.5dB。

输出电压限制功能用于限制输出电压摆幅并避免后续级发生饱和。

该器件可在汽车级温度范围内（–40°C 至 +125°C）额定运行。

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
- 器件人体放电模式 (HBM) 分类等级 2
- 器件组件充电模式 (CDM) 分类等级 C6
低噪声：V_n = 1.1nV/√Hz，
噪声系数 = 9dB
低失真：
- 频率为 32MHz 时：HD₂ = –65dBc，HD₃ = –61dBc
- 频率为 70MHz 时：IMD₃ = –62dBc，OIP₃ = 21dBm
300MHz 带宽
连续可变增益范围：11.6dB
至 46.5dB
增益斜率：38.8dB/V
全差分输入和输出
输出共模电压控制
输出电压限制

All trademarks are the property of their respective owners.

Features	Digital Gain Set, Integrated Clamps, Shutdown, Single-ended to Differential conversion
PGA/VGA	VGA
Number of channels	1
Vs (max) (V)	5.5
Vs (min) (V)	4.5
BW at Acl (MHz)	300
Acl, min spec gain (V/V)	3.8
Slew rate (typ) (V/µs)	1250
Gain (max) (dB)	46.5
Rating	Automotive
Architecture	Fully Differential ADC Driver
Operating temperature range (°C)	-40 to 125

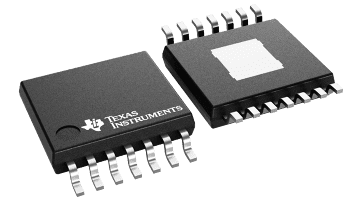

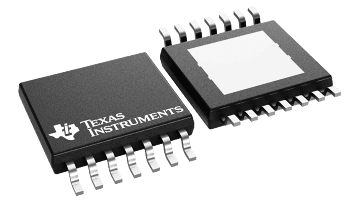

HTSSOP (PWP)

32 mm² 5 x 6.4
