OPA2211-EP 系列精密运算放大器通过仅 3.6mA 的电源电流即可实现 1.1nV/√Hz 极低噪声密度。 该系列器件同时提供轨到轨输出摆幅，最大限度地扩大了动态范围。
凭借极低电压和低电流噪声、高速以及宽输出摆幅等特性，OPA2211-EP 系列器件可作为性能优异的环路滤波器放大器而广泛应用于各类 PLL 应用。
在精密数据采集应用中，OPA2211-EP 系列运算放大器可在 10V 输出摆幅下为 16 位数据精度提供 700ns 的稳定时间。 该交流性能与仅为 125μV 的偏移电压以及 0.35μV/°C 的温度漂移相结合，使 OPA2211-EP 成为驱动高精度 16 位模数转换器 (ADC) 或缓冲高分辨率数模转换器 (DAC) 输出的理想选择。
OPA2211-EP 可在 ±2.25V 至 ±18V 的双电源宽电压范围或 4.5V 至 36V 的单电源宽电压范围内额定运行。

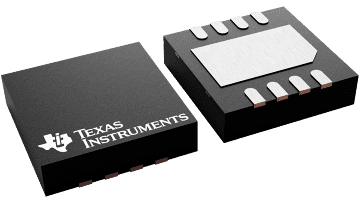

OPA2211-EP 采用小型双边扁平无引线 (DFN)-8 (3mm × 3mm) 封装。 此类运算放大器的额定工作结温范围 TJ = –55°C 至 125°C。
All trademarks are the property of their respective owners.
| Number of channels | 2 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 36 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.5 |
| Vos (offset voltage at 25°C) (max) (mV) | 0.175 |
| GBW (typ) (MHz) | 45 |
| Slew rate (typ) (V/µs) | 27 |
| Rail-to-rail | Out |
| Offset drift (typ) (µV/°C) | 0.35 |
| Iq per channel (typ) (mA) | 3.6 |
| Vn at 1 kHz (typ) (nV√Hz) | 1.1 |
| CMRR (typ) (dB) | 120 |
| Rating | HiRel Enhanced Product |
| Operating temperature range (°C) | -55 to 125 |
| Input bias current (max) (pA) | 350000 |
| Iout (typ) (A) | 0.03 |
| Architecture | Bipolar |
| Input common mode headroom (to negative supply) (typ) (V) | 1.8 |
| Input common mode headroom (to positive supply) (typ) (V) | -1.4 |
| Output swing headroom (to negative supply) (typ) (V) | 0.2 |
| Output swing headroom (to positive supply) (typ) (V) | -0.2 |
| THD + N at 1 kHz (typ) (%) | 0.000015 |
| WSON (DRG) | 8 | 9 mm² 3 x 3 |
