TFP401A

正在供货

产品详情

德州仪器 (TI) 的 TFP401 和 TFP401A 是 TI PanelBus™ 平板显示产品，是全系列兼容端到端 DVI 1.0 解决方案的一部分。TFP401/401A 主要面向台式机 LCD 显示器和数字投影仪，可应用于任何需要高速数字接口的设计中。

TFP401 和 TFP401A 支持高达 1080p 的显示分辨率和 24 位真彩色像素格式的 WUXGA。TFP401 和 TFP401A 可提供设计灵活性，在每个时钟内驱动 1 个或 2 个像素，支持 TFT 或 DSTN 面板，并提供错时像素输出选项来减少接地反弹。

PowerPAD 先进的封装技术可实现业界出色的功率耗散、封装尺寸和超低接地电感。

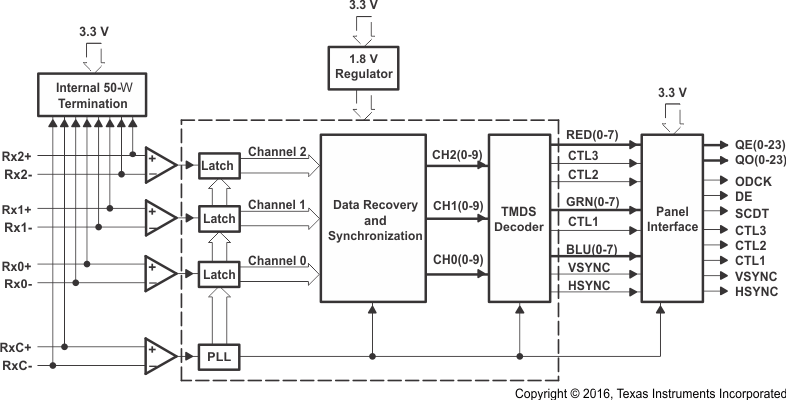

TFP401 和 TFP401A 将创新的 PanelBus 电路与 TI 先进的 0.18µm EPIC-5 CMOS 工艺技术以及 TI 的 PowerPAD 封装技术组合在一起，用于实现可靠的低功耗、低噪声、高速数字接口解决方案。

⁽¹⁾数字可视化接口规范 DVI，是数字显示工作组 (DDWG) 为了与数字显示器建立高速数字连接而开发的一个行业标准。TPF401 和 TFP401A 与 DVI 规范修订版 1.0 兼容。

⁽²⁾TFP401/401A 具有一个内部稳压器，可通过外部 3.3V 电源提供 1.8V 内核电源。

⁽³⁾TFP401A 使用附加电路通过 DVI 发送器创建稳定的 HSYNC，这些发送器会在已发送的 HSYNC 信号上引入不良抖动。

Type	Bridge
Protocols	DVI, HDMI
Rating	Catalog
Speed (max) (Gbps)	3.96
Supply voltage (V)	3.3
Operating temperature range (°C)	0 to 70

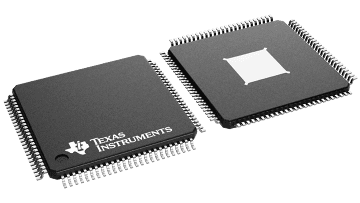

HTQFP (PZP)

100

256 mm² 16 x 16
