INA188 是一款精密的仪表放大器，其采用德州仪器 (TI) 专有的自动归零技术，可实现低偏移电压、近零偏移和增益漂移、出色的线性度以及向下扩展至直流的超低噪声密度 (12nV/√Hz)。

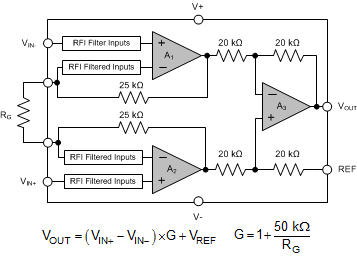

INA188 经优化可提供超过 104dB 的出色共模抑制比 (G ≥ 10)。 出色的共模和电源抑制性能可为高分辨率的精密测量应用提供支持。 这种通用型三运放设计可提供轨到轨输出、由 4V 单电源或高达 ±18V 的双电源供电的低电压运行以及一个高阻抗的宽输入范围。 这些规范值使得该器件成为通用信号测量和传感器调节应用（如温度或桥式应用）的理想选择。
可通过单个外部电阻在 1 到 1000 范围内设置增益。 INA188 设计为采用符合行业标准的增益公式： G = 1 + (50kΩ / RG)。 基准引脚可用于单电源运行过程中的电平转换或者用于偏移校准。
INA188 的额定运行温度范围为 -40°C 至 +125°C。
All trademarks are the property of their respective owners.
| Number of channels | 1 |
| Vs (max) (V) | 36 |
| Vs (min) (V) | 4 |
| Input offset (±) (max) (µV) | 55 |
| Voltage gain (min) (V/V) | 1 |
| Voltage gain (max) (V/V) | 1000 |
| Noise at 1 kHz (typ) (nV√Hz) | 12.5 |
| Features | Small Size, Zero Drift |
| CMRR (min) (dB) | 118 |
| Input offset drift (±) (max) (V/°C) | 0.0000002 |
| Input bias current (±) (max) (nA) | 2.5 |
| Iq (typ) (mA) | 1.4 |
| Bandwidth at min gain (typ) (MHz) | 0.6 |
| Gain error (±) (max) (%) | 0.2 |
| Operating temperature range (°C) | -40 to 125 |
| Rating | Catalog |
| Type | Resistor |
| Output swing headroom (to negative supply) (typ) (V) | 0.22 |
| Output swing headroom (to positive supply) (typ) (V) | -0.22 |
| Input common mode headroom (to negative supply) (typ) (V) | 0.1 |
| Input common mode headroom (to positive supply) (typ) (V) | -1.5 |
| Noise at 0.1 Hz to 10 Hz (typ) (µVPP) | 0.25 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |

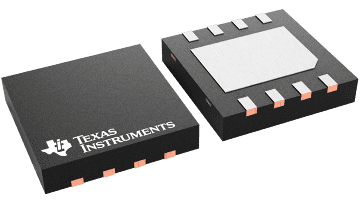

| WSON (DRJ) | 8 | 16 mm² 4 x 4 |
