LMV7275-Q1

正在供货

产品详情

LMV7275-Q1 是一款单路轨到轨输入低功耗比较器，额定电源电压包括 1.8V、2.7V 和 5V。每条通道的电源流耗低至 9µA，同时可实现 800ns 的短暂传播延迟。

LMV7275-Q1 采用 SC-70 封装。这类微型封装可显著减小印刷电路板 (PCB) 面积，非常适合低电压、低功耗、对空间要求严格的设计。

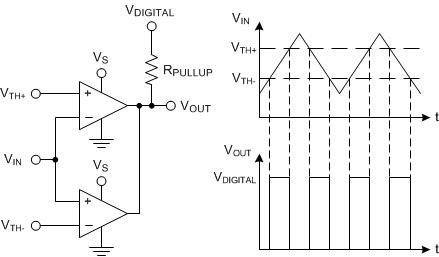

LMV7275-Q1 特有一个开漏输出级，支持线或配置。此外，开漏输出还具备另一项优势，即允许将输出上拉至 5.5V 及以下的任一电压，与 LMV7275-Q1 的电源电压无关。该特性有益于电平转换应用。

LMV7275-Q1 采用德州仪器 (TI) 先进的亚微米硅栅 BiCMOS 工艺。该器件采用双极输入改善噪声性能，凭借互补金属氧化物半导体 (CMOS) 输出将负输出摆幅降至最低。

适用于汽车电子应用
具有符合 AEC-Q100 标准的下列结果：
- 器件温度 3 级：-40°C 至 85°C
  的运行环境温度范围
- 器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 2
- 器件组件充电模式 (CDM) ESD 分类等级 C6
（除非另外注明，否则典型值为 V_S = 1.8V，T_A = 25°C）。
由单电源或双电源供电
开漏输出
超低电源电流：9µA（每通道）
低输入偏置电流：10nA
低输入偏移电流：200pA
低输入偏移电压 (V_OS)：4mV
传播延迟：880ns（20mV 过驱电压）
输入共模电压范围：（负电源轨电压 - 0.1V）至（正电源轨电压 + 0.1V）

All trademarks are the property of their respective owners.

Number of channels	1
Output type	Open-collector, Open-drain
Propagation delay time (µs)	1.8
Vs (max) (V)	5.5
Vs (min) (V)	1.8
Vos (offset voltage at 25°C) (max) (mV)	4
Iq per channel (typ) (mA)	0.01
Input bias current (±) (max) (nA)	100
Rail-to-rail	In
Rating	Automotive
Operating temperature range (°C)	-40 to 85
Features	Small Size
VICR (max) (V)	5.6
VICR (min) (V)	-0.1

SOT-SC70 (DCK)

4.2 mm² 2 x 2.1
