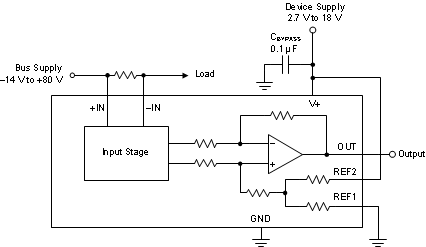

INA28x-Q1 系列包括 INA282-Q1、INA283-Q1、INA284-Q1、INA285-Q1 和 INA286-Q1 器件。这些器件是电压输出分流监控器，能够在 -14V 至 +80V 范围内的共模电压下感测分流器两端的压降，与电源电压无关。零漂移架构的低偏移使得电流检测的分流器两端的最大压降低至 10mV 的满量程。
这些电流检测放大器可由电压为 2.7V 至 18V 的单电源供电，最大电源电流消耗为 900µA。这些器件的额定扩展工作温度范围为 -40°C 至 +125°C，并且采用 SOIC-8 和 VSSOP-8 封装。
| Product type | Analog output |
| Common-mode voltage (max) (V) | 80 |
| Common-mode voltage (min) (V) | -14 |
| Input offset (±) (max) (µV) | 70 |
| Input offset drift (±) (typ) (µV/°C) | 0.3 |
| Voltage gain (V/V) | 500 |
| CMRR (min) (dB) | 120 |
| Bandwidth (kHz) | 4 |
| Supply voltage (max) (V) | 18 |
| Supply voltage (min) (V) | 2.7 |
| Iq (max) (mA) | 0.9 |
| Number of channels | 1 |
| Comparators (#) | 0 |
| Gain error (%) | 1.6 |
| Gain error drift (±) (max) (ppm/°C) | 50 |
| Slew rate (V/µs) | 0.2 |
| Features | Bidirectional, Low-side Capable |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (°C) | -40 to 125 |
| SOIC (D) | 8 | 29.4 mm² 4.9 x 6 |
| VSSOP (DGK) | 8 | 14.7 mm² 3 x 4.9 |
