LMH6401

正在供货

产品详情

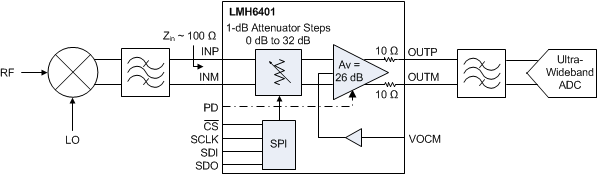

LMH6401 是一款面向直流到射频 (RF)、中频 (IF) 和高速时域应用的宽带、数控可变增益放大器 (DVGA)。对于需要自动增益控制 (AGC) 的直流或交流耦合应用而言，该器件是一款理想的 ADC 驱动器。

该器件对噪声和失真性能进行了优化，以便驱动超宽带 ADC。放大器在最大增益条件下的噪声系数为 8dB，在 1GHz 满量程信号电平条件下的谐波失真为 -63dBc。该器件支持单电源和分离电源供电，以驱动 ADC。该器件提供了共模参考输入引脚，以便使放大器输出共模符合 ADC 输入要求。

该器件通过 SPI 接口执行增益控制，并且支持 32dB 的增益范围（–6dB 至 26dB，步长为 1dB）。此外，还可以通过外部 PD 引脚或串行外设接口 (SPI) 控制提供掉电功能。

这一性能水平在 345mW 的低功耗下才能实现。器件工作的环境温度范围为 –40°C 至 85°C。

3dB 带宽：4.5GHz（26dB 增益时）
增益范围：–6dB 至 26dB（步长为 1dB）
差分输入阻抗：100Ω
支持共模控制的差分输出
最大增益条件下的失真（V_O = 2 V_PPD，R_L = 200Ω）：
- 200MHz：HD2 为 –73dBc，HD3 为 –80dBc
- 500 MHz：HD2 为 –68dBc，HD3 为 –72dBc
- 1 GHz：HD2 为 –63dBc，HD3 为 –63dBc
- 2 GHz：HD2 为 –58dBc，HD3 为 –54dBc
输出 IP3：
- 200MHz 时为 43dBm
- 1GHz 时为 33dBm
- 2GHz 时为 27dBm
输出 IP2：
- 200MHz 时为 67dBm
- 1GHz 时为 60dBm
- 2GHz 时为 52dBm
1GHz、R_S = 100Ω 时的噪声系数为 8dB
82ps 上升/下降时间脉冲响应
供电电源：5.0V/69mA
支持单电源和 (±) 分离电源供电：
- 直流和交流耦合应用
采用先进的互补 BiCMOS 工艺制成
3mm × 3mm 超薄四方扁平无引线 (UQFN)-16 封装

All trademarks are the property of their respective owners.

2nd harmonic (dBc)	-73
3rd harmonic (dBc)	-80
Frequency of harmonic distortion measurement (MHz)	200
Acl, min spec gain (V/V)	0.5
Architecture	Fully Differential ADC Driver, VGA
BW at Acl (MHz)	4500
Gain (max) (dB)	26
Gain (min) (dB)	-6
Step size (dB)	1
Type	RF VGA
Iq per channel (typ) (mA)	69
Number of channels	1
Rating	Catalog
Operating temperature range (°C)	-40 to 85
Slew rate (typ) (V/µs)	18200
Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V)	5.25
Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V)	4
Vs (min) (V)	4
Vs (max) (V)	5

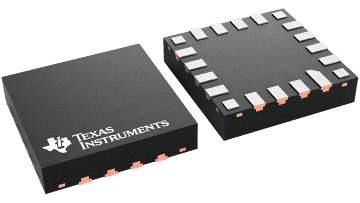

UQFN-HR (RMZ)

9 mm² 3 x 3
