ALM2402-Q1 是一款具有保护功能的双路高电压、高电流运算放大器，非常适合用于驱动低阻抗和/或高等效串联电阻 (ESR) 的容性负载。 ALM2402-Q1 由 5.0V 至 16V 范围内的单电源或分离电源供电运行，可提供高达 400mA 的直流输出。
每个运算放大器均具有过热标志以及过热关断功能。 该器件还为每个输出级提供了独立的电源引脚，允许用户对输出施加较低电压以限制 Voh，从而限制片上功耗。

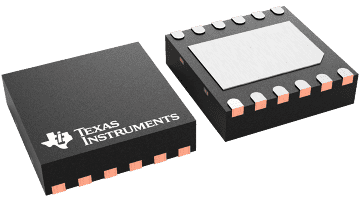

ALM2402 提供有 12 引脚无引线 DRR 封装和 14 引脚带引线散热薄型小外形尺寸 (HTSSOP) 封装（预览）。 这两种封装均包含导热焊盘，有助于散热。 而且这两种封装的热阻均非常低，能够以最低的芯片温升实现最佳电流驱动能力， 从而使客户在恶劣的温度条件下也能够获得较高的驱动电流。 可从下图中确定器件的最大功耗。
All trademarks are the property of their respective owners.
| Number of channels | 2 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 5 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 16 |
| Iout (typ) (A) | 0.75 |
| GBW (typ) (MHz) | 0.6 |
| Slew rate (typ) (V/µs) | 0.17 |
| Vos (offset voltage at 25°C) (max) (mV) | 15 |
| Offset drift (typ) (V/°C) | 0.000009 |
| Iq per channel (typ) (mA) | 5 |
| Features | EMI Hardened, High Cload Drive, Shutdown |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 125 |
| Input bias current (max) (pA) | 100000 |
| CMRR (typ) (dB) | 90 |
| Rail-to-rail | No |
| Architecture | Bipolar |
| HTSSOP (PWP) | 14 | 32 mm² 5 x 6.4 |
| WSON (DRR) | 12 | 9 mm² 3 x 3 |
