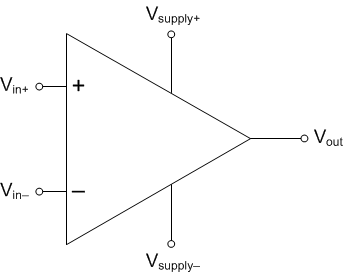

TLC2274 是一款由德州仪器 (TI) 生产的四通道运算放大器。 此器件在单电源或分离电源应用中表现出优异的轨到轨输出性能，能够进一步扩大动态范围。 TLC2274 带宽为 2MHz，转换率为 3V/μs，适用于高速应用。 这些器件能够提供出色的交流性能，其噪声、输入偏移电压和功耗均低于现有 CMOS 运算放大器。 TLC2274 的电压噪声为 9nV/√Hz，是竞争对手解决方案的二分之一。
TLC2274 放大器具有高输入阻抗和低噪声特性，是用于高阻抗源（如压电传感器）小信号调节的绝佳选择。 该器件属于微功耗级别，因此在手持式监控和遥感应用中运转良好。 此外，该器件的单电源或分离电源具有轨到轨输出特性，是与模数转换器 (ADC) 对接的理想选择。 该器件系列的额定工作电压为 5V 或 ±5V。
它可提供更大的输出动态范围，更低的电压噪声和更小的输入偏移电压。 凭借这一系列增强特性，该器件能够用于更广泛的应用。
| Number of channels | 4 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (max) (V) | 16 |
| Total supply voltage (+5 V = 5, ±5 V = 10) (min) (V) | 4.4 |
| Rail-to-rail | In to V-, Out |
| GBW (typ) (MHz) | 2.18 |
| Slew rate (typ) (V/µs) | 3.6 |
| Vos (offset voltage at 25°C) (max) (mV) | 2.5 |
| Iq per channel (typ) (mA) | 1.1 |
| Vn at 1 kHz (typ) (nV√Hz) | 9 |
| Rating | Automotive |
| Operating temperature range (°C) | -40 to 150 |
| Offset drift (typ) (µV/°C) | 2 |
| Features | High Cload Drive |
| Input bias current (max) (pA) | 60 |
| CMRR (typ) (dB) | 75 |
| Iout (typ) (A) | 0.0022 |
| Architecture | CMOS |
| Input common mode headroom (to negative supply) (typ) (V) | -0.3 |
| Input common mode headroom (to positive supply) (typ) (V) | -0.8 |
| Output swing headroom (to negative supply) (typ) (V) | 0.01 |
| Output swing headroom (to positive supply) (typ) (V) | -0.06 |
| TSSOP (PW) | 14 | 32 mm² 5 x 6.4 |
